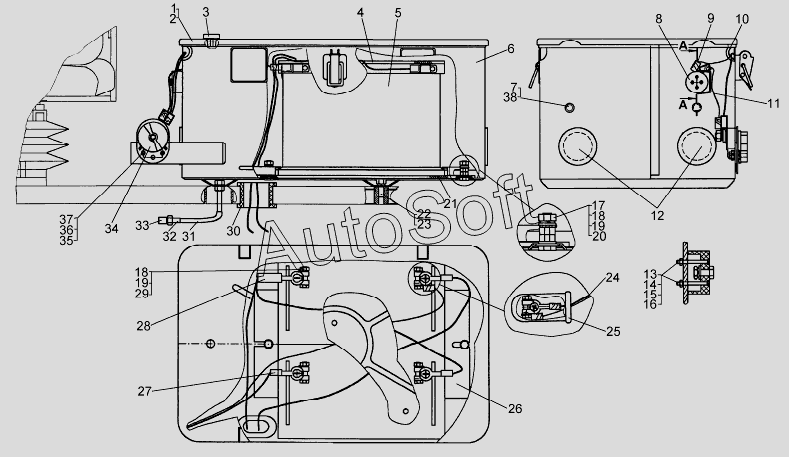

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка аккумуляторных батарей (для трактора с механической трансмиссией и пусковым двигателем)
1
2
3
4
5
5
5
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-10-481СП | 6***П | Установка аккумуляторных батарей | |
| 1 | 5***П | Крышка | |
| 2 | 7***2 | Уплотнение | |
| 3 | 7***5 | Пистон | |
| 4 | 7***9 | Пластина | |
| 5 | 6***А | Батарея | |
| 5 | 6***М | Батарея | |
| 5 | 6***П | Батарея | |
| 5 | 6***3 | Батарея | |
| 6 | 5***П | Контейнер | |
| 7 | 7***0 | Пистон | |
| 8 | 4***К | Розетка штепсельная | |
| 8 | 4***Т | Розетка штепсельная | |
| 8 | 4***Э | Розетка штепсельная | |
| 9 | 5***П | Провод 77 | |
| 10 | 7***9 | Втулка | |
| 11 | 2***П | Провод | |
| 12 | 7***2 | Колпачок | |
| 13 | В***9 | Винт В2.М3-6gx25.58.019 | |
| 14 | Г***9 | Гайка М3-6Н.6.019 | |
| 15 | Ш***6 | Шайба 3Т.65Г.06 | |
| 16 | 3***1 | Шайба | |
| 17 | Б***9 | Болт М8-6gx30.88.35.019 | |
| 18 | Г***9 | Гайка | |
| 19 | Ш***9 | Шайба 8Т.65Г.09 | |
| 20 | 3***6 | Шайба | |
| 21 | 7***3 | Прокладка | |
| 22 | Б***9 | Болт | |
| 23 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 24 | 5***П | Провод 271 | |
| 25 | 7***3 | Колпачок | |
| 26 | 6***5 | Планка | |
| 27 | 2***П | Провод 51 | |
| 28 | 5***П | Провод 322 | |
| 29 | 2***8 | Болт | |
| 30 | 7***0 | Кольцо | |
| 31 | 7***1 | Шланг | |
| 32 | 5***6 | Трубка | |
| 33 | 4***1 | Ниппель | |
| 34 | В***Т | Выключатель массы | |
| 34 | В***У | Выключатель массы | |
| 34 | В***Э | Выключатель массы | |
| 35 | Б***9 | Болт М6-6gx16.88.35.019 | |
| 36 | Ш***6 | Шайба 6Т.65Г.06 | |
| 37 | Г***9 | Гайка | |
| 38 | 3***1 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
