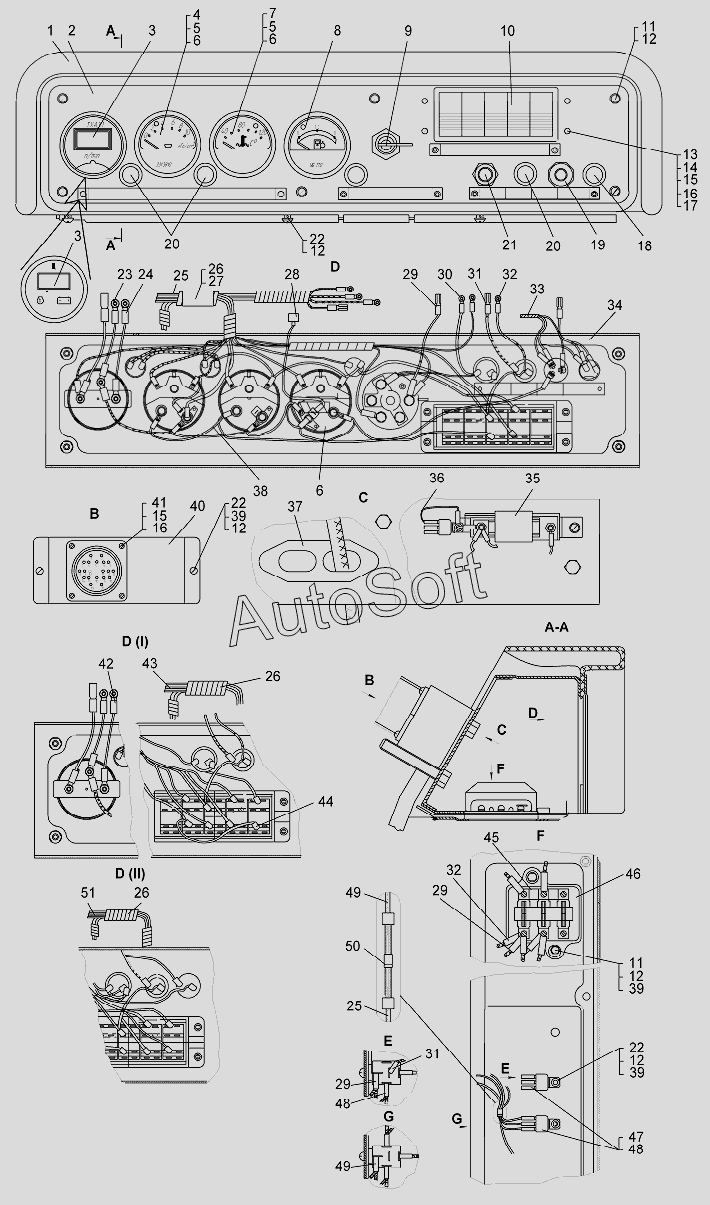

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Щиток приборов
26
26
26
35
34
33
32
32
31
31
30
29
29
29
28
27
36
25
25
24
23
22
22
22
21
21
21
45
51
50
49
49
48
48
47
46
46
46
44
43
42
41
40
39
39
39
38
37
5
5
9
9
9
8
8
8
8
7
6
6
6
4
3
3
3
3
2
1
17
20
20
20
20
19
18
18
18
18
18
16
16
15
15
14
13
12
12
12
12
12
11
11
10
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-10-605-01СП | 6***П | Щиток приборов | |
| 64-10-605-02СП | 6***П | Щиток приборов | |
| 64-10-605СП | 6***П | Щиток приборов | |
| 1 | 7***0 | Приставка | |
| 2 | 6***П | Панель | |
| 3 | Т***9 | Тахометр | |
| 3 | Т***1 | Тахометр | |
| 3 | У***2 | Счетчик моточасов / Вольтметр | |
| 4 | 3***0 | Приемник указателя давления | |
| 5 | Л***2 | Лампа А24-2 | |
| 6 | Л***9 | Патрон со штекером | |
| 7 | 3***7 | Приемник указателя температуры | |
| 8 | 3***6 | Приемник указателя уровня топлива | |
| 8 | У***Т | Приемник указателя уровня топлива | |
| 8 | У***Э | Приемник указателя уровня топлива | |
| 8 | У***Л | Приемник указателя уровня топлива | |
| 9 | В***6 | Замок-включатель | |
| 9 | В***Т | Замок-включатель | |
| 9 | В***Э | Замок-включатель | |
| 10 | 5***7 | Блок клавишных выключателей | |
| 10 | 5***7 | Блок | |
| 10 | 5***7 | Блок | |
| 11 | В***9 | Винт В.М6-6gx18.58.019 | |
| 12 | Ш***9 | Шайба 6Т.65Г.09 | |
| 13 | В***6 | Винт В.М4-6gx10-58.016 | |
| 14 | 7***0 | Проставка | |
| 15 | Г***6 | Гайка М4-7Н.6.016 | |
| 16 | Ш***6 | Шайба 4Т.65Г.06 | |
| 17 | 3***1 | Шайба | |
| 18 | 1***0 | Фонарь контрольной лампы | |
| 18 | 7***6 | Заглушка | |
| 18 | 7***1 | Заглушка | |
| 18 | 7***2 | Фонарь контрольной лампы | |
| 18 | 7***3 | Фонарь контрольной лампы | |
| 18 | 7***4 | Фонарь контрольной лампы | |
| 19 | 1***1 | Выключатель | |
| 20 | 1***0 | Фонарь контрольной лампы | |
| 20 | 1***0 | Фонарь контрольной лампы | |
| 20 | 1***0 | Фонарь контрольной лампы | |
| 21 | В***2 | Выключатель | |
| 21 | В***Т | Включатель | |
| 21 | В***Э | Включатель | |
| 22 | В***9 | Винт В.М6-6gx12.58.019 | |
| 23 | 6***П | Провод 154 | |
| 24 | 6***П | Провод 903 | |
| 25 | 6***П | Жгут 33А | |
| 26 | Л***5 | Лента 1 ПОЛ-15 | |
| 27 | А***2 | Стяжка кабельная | |
| 28 | 5***П | Провод 225 | |
| 29 | 6***П | Провод 93 | |
| 30 | 5***П | Провод 50 | |
| 31 | 6***П | Провод 106Б | |
| 32 | 6***П | Провод 71 | |
| 33 | 5***П | Провод 71 | |
| 34 | 5***П | Корпус | |
| 35 | 1***1 | Резистор добавочный с электротермическим реле | |
| 36 | 6***П | Провод 82А | |
| 37 | 7***0 | Фланец | |
| 38 | 6***П | Провод 79 | |
| 39 | Г***9 | Гайка | |
| 40 | 5***1 | Кронштейн | |
| 41 | В***6 | Винт В.М4-6gx16.58.016 | |
| 42 | 6***П | Провод 60 | |
| 43 | 6***П | Жгут 33Б | |
| 44 | 6***П | Провод 37 | |
| 45 | 2***0 | Шинка | |
| 46 | П***7 | Блок предохранителей | |
| 46 | П***Т | Блок предохранителей | |
| 46 | П***Э | Блок предохранителей | |
| 47 | 0***5 | Колодка гнездовая | |
| 48 | 9***7 | Реле | |
| 49 | 6***П | Провод 126В | |
| 50 | 6***П | Диод | |
| 51 | 6***П | Жгут 23 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
