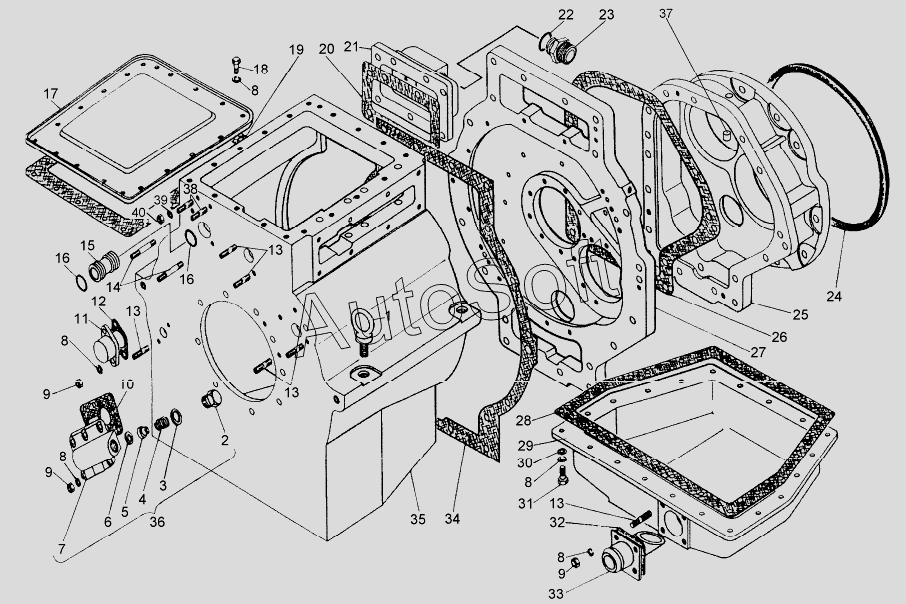

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Корпус, проставка, клапан
1
2
3
4
5
6
7
8
8
8
8
8
9
9
9
10
11
12
13
13
13
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***4 | Рым-болт | |
| 2 | 7***5 | Пробка | |
| 3 | К***6 | Кольцо 30x36 | |
| 4 | 3***9 | Пружина | |
| 5 | 6***9 | Клапан | |
| 6 | 6***9 | Седло | |
| 7 | 6***6 | Корпус | |
| 8 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 9 | Г***9 | Гайка | |
| 10 | 7***1 | Прокладка | |
| 11 | 6***6 | Стакан | |
| 12 | 7***6 | Прокладка | |
| 13 | Ш***6 | Шпилька М10x3p\6gx25.66 | |
| 14 | 7***5 | Шпилька | |
| 15 | 6***4 | Втулка | |
| 16 | К***2 | Кольцо 027-032-30-2-2 | |
| 17 | 6***П | Крышка | |
| 17 | 6***П | Крышка | |
| 18 | Б***9 | Болт | |
| 19 | 7***3 | Прокладка | |
| 20 | 7***0 | Прокладка | |
| 21 | 6***8 | Крышка | |
| 22 | 4***4 | Кольцо | |
| 23 | 7***3 | Штуцер | |
| 24 | 4***2 | Кольцо | |
| 25 | 6***П | Корпус | |
| 25 | 6***1 | Корпус | |
| 26 | 7***4 | Прокладка | |
| 27 | 6***П | Проставка | |
| 28 | 7***8 | Прокладка | |
| 29 | 6***4 | Поддон | |
| 30 | 3***1 | Шайба | |
| 31 | Б***9 | Болт | |
| 32 | 7***0 | Прокладка | |
| 33 | 6***П | Труба | |
| 34 | 7***5 | Прокладка | |
| 35 | 6***2 | Корпус | |
| 36 | 6***П | Клапан | |
| 37 | 6***9 | Жиклер | |
| 38 | 7***4 | Шпилька | |
| 39 | 7***4 | Прокладка | |
| 40 | 7***9 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
