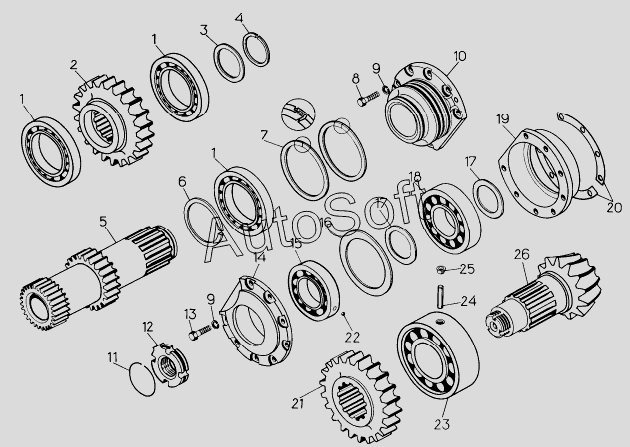

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Вал-шестерня с деталями
15
15
26
25
24
23
22
21
20
20
20
19
18
17
17
16
1
1
1
14
13
12
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***М | Подшипник 6920М | |
| 2 | 6***5 | Колесо зубчатое | |
| 3 | 6***5 | Втулка | |
| 4 | К***0 | Кольцо В 70 | |
| 5 | 6***6 | Колесо зубчатое | |
| 6 | К***0 | Кольцо В 100 | |
| 7 | 6***4 | Кольцо | |
| 8 | Б***9 | Болт | |
| 9 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 10 | 6***П | Ступица | |
| 11 | 6***7 | Фиксатор | |
| 12 | 6***6 | Упор | |
| 13 | Б***9 | Болт М10-6gx40.58.019 | |
| 14 | 6***3 | Крышка | |
| 15 | 6***Н | Подшипник | |
| 15 | 7***2 | Подшипник | |
| 16 | 6***5 | Проставка | |
| 17 | 6***4 | Проставка | |
| 18 | 2***М | Подшипник 2313КМ | |
| 19 | 6***2 | Втулка | |
| 20 | 6***7 | Прокладка | |
| 20 | 6***1 | Прокладка | |
| 20 | 6***2 | Прокладка | |
| 21 | 6***6 | Колесо зубчатое | |
| 22 | Ш***0 | Шарик Б 6-200 | |
| 23 | 7***3 | Подшипник | |
| 24 | 6***7 | Стопор | |
| 25 | 6***8 | Заглушка | |
| 26 | 6***9 | Вал-шестерня |
