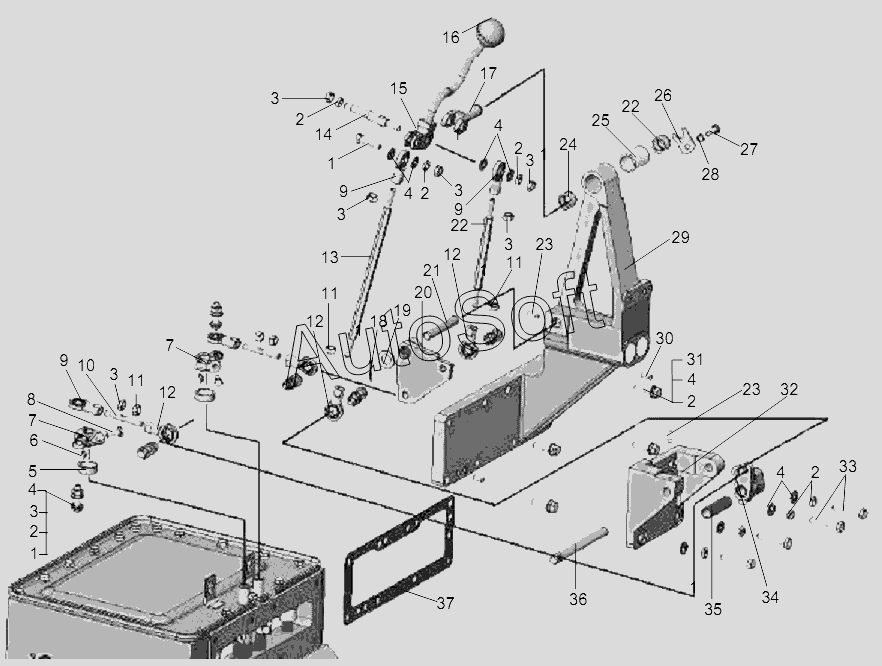

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Коробка передач Детали управления (продолжение)
1
1
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
4
5
6
7
7
8
9
9
9
10
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***7 | Болт | |
| 2 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 3 | Г***9 | Гайка | |
| 4 | 3***1 | Шайба | |
| 5 | 6***8 | Проставка | |
| 6 | Ш***5 | Шпонка 4x6,5 | |
| 7 | 6***7 | Рычаг | |
| 8 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 9 | 6***П | Шарнир | |
| 10 | 6***9 | Тяга | |
| 11 | Г***9 | Гайка М10 LH-6H.8.45.019 | |
| 12 | 6***П | Шарнир | |
| 13 | 6***7 | Тяга | |
| 14 | 6***8 | Рычаг | |
| 15 | 6***П | Рычаг | |
| 16 | 1***П | Рукоятка | |
| 17 | 6***9 | Валик | |
| 18 | Ш***2 | Шплинт 3,2x22 | |
| 19 | 3***7 | Шайба | |
| 20 | 6***П | Рычаг | |
| 21 | 6***2 | Валик | |
| 22 | 6***1 | Тяга | |
| 23 | В***9 | Винт В.М8-8gx16.14Н.019 | |
| 24 | 9***0 | Подшипник 942/20 | |
| 25 | 6***8 | Втулка | |
| 26 | 6***5 | Чекер | |
| 27 | Б***9 | Болт | |
| 28 | Ш***9 | Шайба 8Т.65Г.09 | |
| 29 | 6***П | Кронштейн | |
| 30 | 7***6 | Штифт | |
| 31 | Б***9 | Болт М10-6gx40.58.019 | |
| 32 | 6***П | Кронштейн | |
| 33 | Б***9 | Болт М10-6gx55.58.019 | |
| 34 | 6***П | Рычаг | |
| 35 | 6***1 | Втулка | |
| 36 | 6***2 | Валик | |
| 37 | 7***2 | Прокладка |
