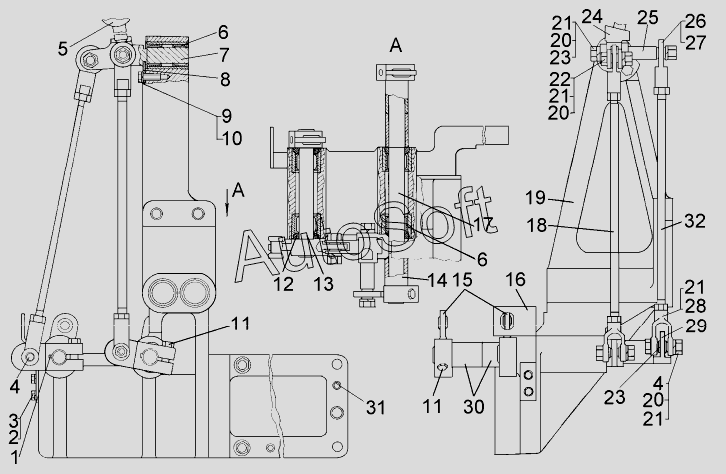

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Колонка управления (для болотоходного трактора)
1
2
3
4
4
5
6
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
20
21
21
21
21
22
23
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-12-274СП | 6***П | Колонка управления | |
| 1 | 7***1 | Шпонка | |
| 2 | Б***9 | Болт М6x16.58.019 | |
| 3 | Ш***9 | Шайба 6Т.65Г.09 | |
| 4 | 7***1 | Болт | |
| 5 | 1***П | Рукоятка | |
| 6 | 9***0 | Подшипник 942/20 | |
| 6 | 9***0 | Подшипник | |
| 7 | 6***9 | Валик | |
| 8 | 6***5 | Чекер | |
| 9 | Б***9 | Болт М8-6gx20.58.019 | |
| 10 | Ш***9 | Шайба 8Т.65Г.09 | |
| 11 | Б***9 | Болт М8x30.58.019 | |
| 12 | 7***3 | Кольцо | |
| 13 | 6***1 | Валик | |
| 14 | 6***8 | Втулка | |
| 15 | 6***П | Рычаг | |
| 16 | 6***4 | Кронштейн | |
| 17 | 6***2 | Валик | |
| 18 | 6***5 | Тяга | |
| 19 | 6***П | Кронштейн | |
| 20 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 21 | Г***9 | Гайка | |
| 22 | 0***7 | Болт | |
| 23 | 3***7 | Шайба | |
| 24 | 6***П | Рычаг | |
| 25 | 6***8 | Рычаг | |
| 26 | 6***П | Шарнир | |
| 27 | Г***0 | Гайка М10 LH-6Н.8.45.010 | |
| 28 | 2***8 | Вилка | |
| 29 | 6***П | Рычаг | |
| 30 | 6***7 | Втулка | |
| 31 | 7***6 | Штифт | |
| 32 | 6***4 | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
