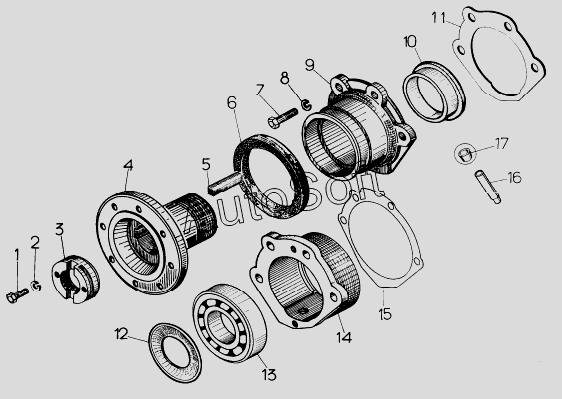

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Детали крепления вала
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-12-246СП | 5***П | Вал верхний | |
| 1 | Б***9 | Болт М8-6gx16.88.35.019 | |
| 2 | Ш***9 | Шайба 8Т.65Г.09 | |
| 3 | 3***0 | Гайка | |
| 4 | 1***1 | Фланец | |
| 5 | 7***0 | Шпонка | |
| 6 | 4***5 | Кольцо | |
| 7 | Б***9 | Болт М12-6gx50.58.019 | |
| 8 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 9 | 1***П | Крышка | |
| 10 | 1***1 | Втулка | |
| 11 | 7***1 | Прокладка | |
| 12 | 1***9 | Маслоотражатель | |
| 13 | 3***А | Подшипник 312А | |
| 14 | 1***1 | Корпус подшипника | |
| 15 | 7***6 | Прокладка | |
| 16 | 1***4 | Стопор | |
| 17 | 1***3 | Заглушка |
