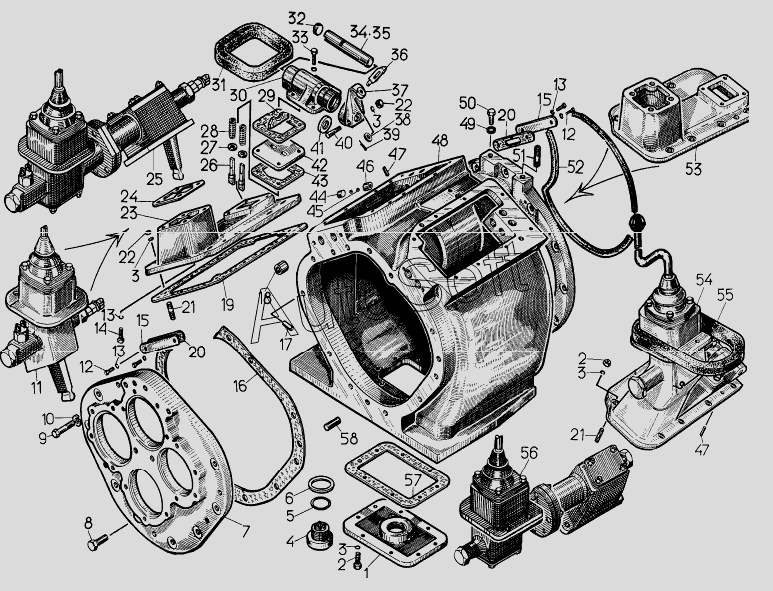

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Корпус коробки передач с крышками и механизмами переключения
43
43
42
41
40
39
38
37
37
44
36
35
35
34
34
33
32
31
50
58
57
56
55
54
53
52
51
30
49
48
48
47
47
46
46
45
9
16
16
15
15
14
13
13
13
12
12
11
10
17
8
7
6
5
4
3
3
3
3
2
2
29
29
28
27
26
25
24
24
1
23
22
22
21
21
20
20
19
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Крышка | |
| 2 | Б***9 | Болт | |
| 3 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 4 | 0***П | Пробка | |
| 5 | 4***8 | Кольцо | |
| 6 | 4***П | Кольцо | |
| 7 | 1***2 | Крышка | |
| 8 | 7***3 | Болт | |
| 9 | Б***9 | Болт М16x75.58.019 | |
| 10 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 11 | 1***П | Механизм переключения правый | |
| 12 | Б***9 | Болт | |
| 13 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 14 | 2***8 | Болт | |
| 15 | 1***5 | Крышка | |
| 16 | 7***7 | Прокладка | |
| 16 | 7***1 | Прокладка | |
| 17 | 7***7 | Штифт | |
| 18 | 2***7 | Втулка | |
| 19 | 7***2 | Прокладка | |
| 19 | 7***1 | Прокладка | |
| 20 | 7***1 | Прокладка | |
| 21 | 7***6 | Шпилька | |
| 22 | 7***9 | Гайка | |
| 23 | 1***9 | Крышка | |
| 24 | 7***1 | Прокладка | |
| 24 | 7***1 | Прокладка | |
| 25 | 2***П | Механизм переключения | |
| 26 | 5***1 | Фиксатор | |
| 27 | 1***9 | Кольцо | |
| 28 | 3***7 | Пружина | |
| 29 | 5***0 | Планка | |
| 29 | 5***1 | Планка | |
| 30 | 1***1 | Корпус | |
| 30 | 5***П | Корпус | |
| 31 | 7***1 | Уплотнение | |
| 32 | 1***1 | Заглушка | |
| 33 | Б***9 | Болт | |
| 34 | 5***8 | Валик | |
| 34 | 5***1 | Валик | |
| 35 | 5***9 | Валик | |
| 35 | 5***1 | Валик | |
| 36 | 1***6 | Наконечник | |
| 37 | 5***7 | Рычаг | |
| 37 | 5***1 | Рычаг | |
| 38 | 3***1 | Шайба | |
| 39 | Ш***9 | Шплинт 2x25.019 | |
| 40 | 5***3 | Стопор | |
| 41 | М***1 | Манжета 2.2-22x40-1 | |
| 42 | 1***4 | Плита направляющая | |
| 43 | 7***3 | Прокладка | |
| 43 | 7***1 | Прокладка | |
| 44 | 0***1 | Заглушка | |
| 45 | Ш***0 | Шарик Б 9,5-200 | |
| 46 | 1***1 | Втулка | |
| 46 | 5***П | Втулка | |
| 47 | 7***1 | Штифт | |
| 48 | 1***П | Корпус коробки передач | |
| 48 | 2***7 | Корпус | |
| 49 | 4***1 | Кольцо | |
| 50 | Б***9 | Болт М16x30.58.019 | |
| 51 | 7***6 | Шпилька | |
| 52 | 7***6 | Кольцо | |
| 53 | 1***8 | Крышка | |
| 54 | 1***П | Механизм переключения левый | |
| 55 | 7***6 | Уплотнение | |
| 56 | 2***П | Механизм переключения | |
| 57 | 7***1 | Прокладка | |
| 58 | 7***2 | Штифт |
