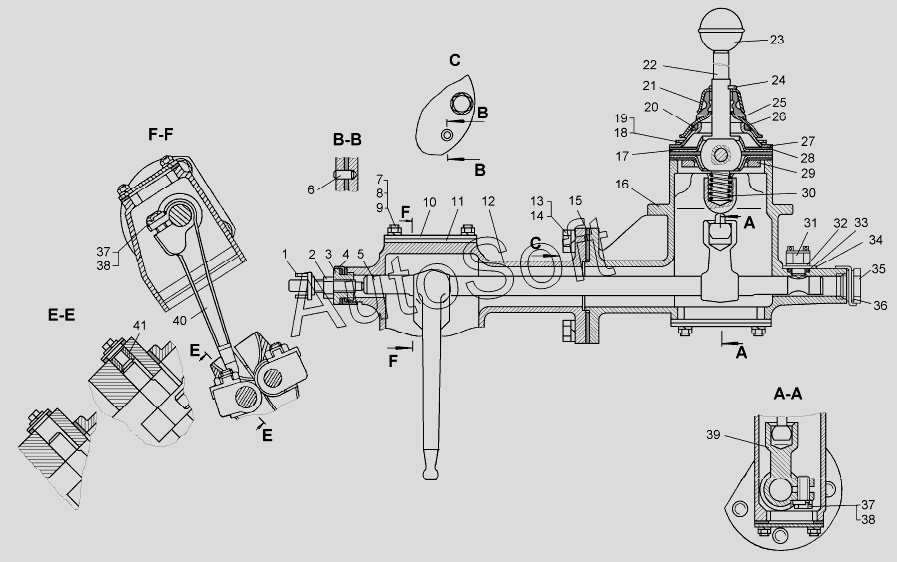

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Механизм переключения
30
20
20
21
22
22
23
24
25
26
27
28
28
29
31
31
32
33
34
35
36
37
37
38
38
39
40
41
11
1
2
3
4
5
5
6
7
8
9
10
12
12
13
14
15
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-12-131СП | 2***П | Механизм переключения | |
| 20-12-132СП | 2***П | Механизм переключения | |
| 1 | В***2 | Выключатель | |
| 2 | 7***4 | Гайка | |
| 3 | 7***9 | Пробка | |
| 4 | 3***8 | Шайба | |
| 5 | 2***9 | Валик | |
| 5 | 2***2 | Валик | |
| 6 | 3***9 | Штифт | |
| 7 | Г***9 | Гайка М8x1-6Н.8.45.019 | |
| 8 | Ш***9 | Шайба 8Т.65Г.09 | |
| 9 | Ш***6 | Шпилька М8x1,25-3р\1-6gx18.66.016 | |
| 10 | 1***6 | Крышка | |
| 11 | 7***1 | Прокладка | |
| 12 | 2***5 | Проставка задняя правая | |
| 12 | 2***6 | Проставка задняя левая | |
| 13 | 7***1 | Болт | |
| 14 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 15 | 7***4 | Прокладка | |
| 15 | 7***1 | Прокладка | |
| 16 | 2***0 | Проставка передняя правая | |
| 16 | 2***4 | Проставка передняя левая | |
| 17 | 1***7 | Фланец шаровой | |
| 18 | Б***9 | Болт | |
| 19 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 20 | 4***0 | Кольцо | |
| 20 | К***2 | Кольцо | |
| 21 | 1***1 | Крышка | |
| 22 | 1***П | Рычаг правый | |
| 22 | 1***П | Рычаг левый | |
| 23 | 1***П | Рукоятка | |
| 24 | Ш***9 | Шплинт 4x32.019 | |
| 25 | 4***2 | Колпачок | |
| 26 | 1***9 | Крышка | |
| 27 | 1***8 | Фланец шаровой | |
| 28 | 4***9 | Прокладка | |
| 28 | 4***1 | Прокладка | |
| 29 | 1***0 | Кольцо | |
| 30 | 3***5 | Пружина | |
| 31 | В***0 | Выключатель | |
| 31 | В***Т | Выключатель | |
| 32 | 2***0 | Прокладка | |
| 33 | К***5 | Кольцо 014-018-25-2-5 | |
| 34 | 1***1 | Пластина | |
| 35 | 7***4 | Пробка | |
| 36 | 4***8 | Прокладка | |
| 37 | Б***9 | Болт М12x1,25-6gx30.88.019 | |
| 38 | 7***7 | Шайба | |
| 39 | 2***1 | Хвостовик | |
| 40 | 2***0 | Рычаг | |
| 41 | 2***7 | Втулка |
