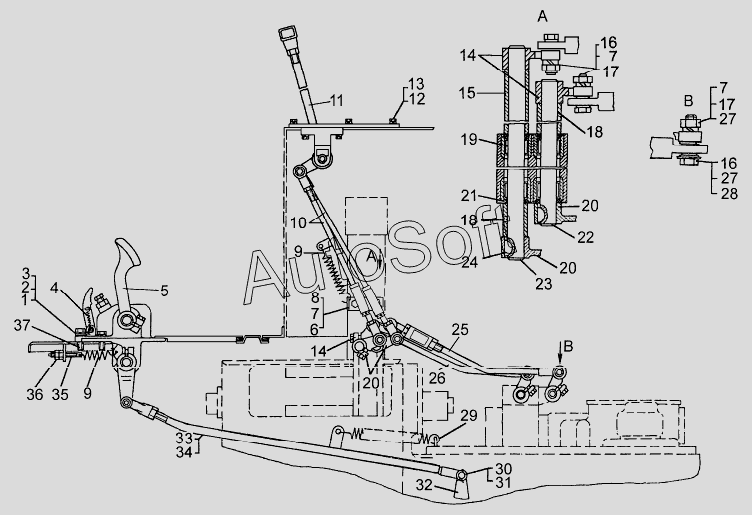

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Управление поворотом и тормозами (для трактора с гидромеханической трансмиссией)
1
2
3
4
5
6
7
7
7
8
9
9
10
11
12
13
14
14
15
16
16
17
17
18
18
19
20
20
20
21
22
23
24
24
25
25
26
26
27
27
28
29
30
31
32
33
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-13-4СП | 6***П | Управление поворотом | |
| 64-13-6СП | 6***П | Механизм управления поворотом | |
| 1 | 6***8 | Зацеп | |
| 2 | 3***1 | Шайба | |
| 3 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 4 | 7***9 | Пружина | |
| 5 | 6***П | Механизм управления тормозами | |
| 6 | Б***9 | Болт | |
| 7 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 8 | 6***5 | Кронштейн | |
| 9 | 7***9 | Пружина | |
| 10 | 6***П | Тяга | |
| 11 | 6***П | Механизм управления | |
| 12 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 13 | Ш***9 | Шайба 8Т.65Г.09 | |
| 14 | 6***5 | Рычаг | |
| 15 | 6***7 | Втулка | |
| 16 | 7***8 | Болт | |
| 17 | Г***9 | Гайка | |
| 18 | 6***7 | Втулка | |
| 19 | 9***0 | Подшипник 942/20 | |
| 20 | 6***6 | Рычаг | |
| 21 | 7***3 | Кольцо | |
| 22 | 6***8 | Валик | |
| 23 | 6***8 | Валик | |
| 24 | 3***6 | Шпонка | |
| 24 | Ш***5 | Шпонка 5x7,5 | |
| 25 | 6***П | Тяга | |
| 25 | 6***П | Тяга | |
| 26 | 6***П | Тяга | |
| 26 | 6***П | Тяга | |
| 27 | 3***7 | Шайба | |
| 28 | 3***1 | Шайба | |
| 29 | 3***3 | Пружина | |
| 30 | 1***7 | Палец | |
| 31 | Ш***5 | Шплинт 3,2x25 | |
| 32 | 6***4 | Рычаг | |
| 33 | 6***П | Тяга | |
| 33 | 6***П | Тяга | |
| 34 | 6***П | Тяга | |
| 34 | 6***П | Рычаг | |
| 35 | 0***2 | Винт | |
| 36 | Г***9 | Гайка М8x1-6Н.8.45.019 | |
| 37 | Б***9 | Болт М12-6gx55.58.019 |
