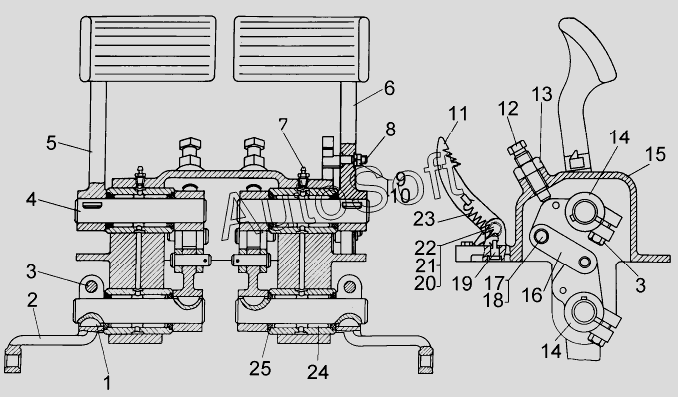

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Механизм управления тормозами
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-13-128СП | 6***П | Механизм управления тормозами | |
| 1 | 7***0 | Шпонка | |
| 1 | Ш***9 | Шпонка 6x9 | |
| 2 | 6***9 | Рычаг | |
| 3 | Б***9 | Болт М10x30.58.019 | |
| 4 | 6***6 | Валик | |
| 5 | 6***7 | Педаль | |
| 6 | 6***8 | Педаль | |
| 7 | М***1 | Масленка 1.3.УХЛ-1 | |
| 8 | 3***5 | Зуб | |
| 9 | Г***9 | Гайка | |
| 10 | 3***6 | Шайба | |
| 11 | 6***0 | Защелка | |
| 12 | 5***7 | Упор | |
| 13 | 7***7 | Гайка | |
| 14 | 6***2 | Рычаг | |
| 15 | 6***П | Корпус | |
| 16 | 6***1 | Серьга | |
| 17 | 1***7 | Палец | |
| 18 | Ш***5 | Шплинт 3,2x25 | |
| 19 | 6***8 | Зацеп | |
| 20 | 3***0 | Палец | |
| 21 | 3***1 | Шайба | |
| 22 | Ш***4 | Шплинт 2x14 | |
| 23 | 7***9 | Пружина | |
| 24 | 9***5 | Подшипник | |
| 25 | 7***2 | Кольцо |
