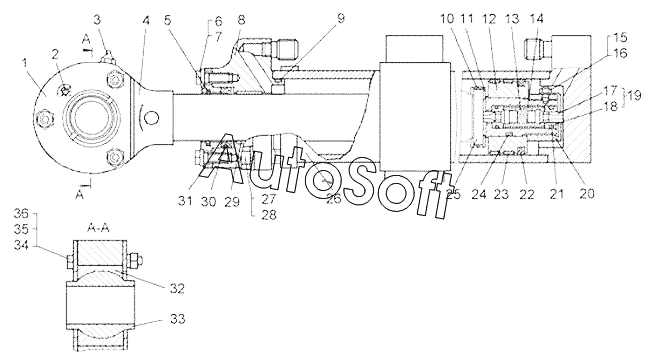

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Гидроцилиндр
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-26-108-03СП | 1***П | Гидроцилиндр | |
| 131-26-108-04СП | 1***П | Гидроцилиндр | |
| 1 | 5***2 | Крышка | |
| 2 | Ш***0 | Шпонка 3-8х7х20 | |
| 3 | М***6 | Масленка | |
| 4 | 1***П | Шток | |
| 5 | Е***5 | Грязесъемник Е50-А-063-5 | |
| 6 | Б***9 | Болт | |
| 7 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 8 | 5***П | Крышка | |
| 9 | 0***2 | Кольцо 095-100-30-2-2 | |
| 10 | 7***1 | Кольцо пружинное | |
| 11 | 5***6 | Втулка | |
| 12 | 5***8 | Поршень | |
| 13 | 7***9 | Пружина | |
| 14 | 5***5 | Проставка | |
| 15 | 7***7 | Винт | |
| 16 | 7***4 | Шайба | |
| 17 | 5***5 | Клапан | |
| 18 | 5***4 | Втулка | |
| 19 | 5***П | Клапан | |
| 20 | 7***3 | Гайка | |
| 21 | 0***Г | Кольцо 024-030-36-2-2 Г | |
| 22 | Е***5 | Уплотнение Е13М-100-5 | |
| 23 | Е***3 | Кольцо Е21-100-12-3 | |
| 24 | 0***2 | Кольцо 045-050-30-2-2 | |
| 25 | 5***7 | Палец | |
| 26 | 1***П | Корпус | |
| 26 | 1***П | Корпус | |
| 27 | Б***9 | Болт М16х1,5-6gх60.58.019 | |
| 28 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 29 | Е***5 | Кольцо Е22-063-30-2,5 | |
| 30 | Е***4 | Манжета Е32-063-4 | |
| 31 | 5***1 | Фланец | |
| 32 | 5***4 | Сухарь | |
| 32 | 5***1 | Сухарь | |
| 33 | 5***3 | Сфера | |
| 33 | 5***1 | Сфера | |
| 34 | Б***9 | Болт М10-6gх75.58.019 | |
| 35 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 36 | Г***9 | Гайка |
