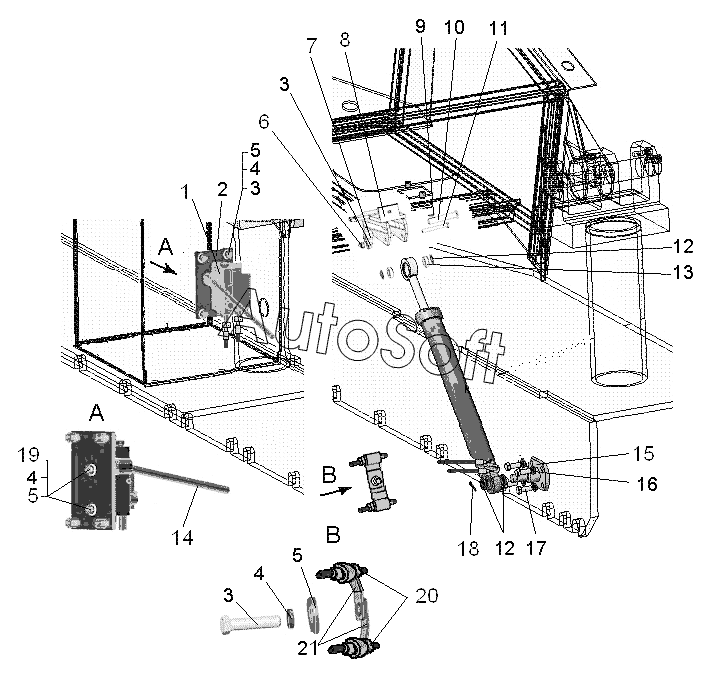

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Установка привода платформы
12
12
21
1
19
14
20
18
17
16
15
13
11
10
9
8
7
3
3
3
6
5
5
5
4
4
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-26-5СП | 1***П | Установка привода подъема платформы | |
| 1 | D***1 | Механизм подъема платформы DTS2-113401 | |
| 2 | 1***0 | Кронштейн | |
| 3 | Б***9 | Болт | |
| 4 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 5 | Ш***9 | Шайба 10.01.10.019 | |
| 6 | Г***9 | Гайка | |
| 7 | 1***3 | Рычаг | |
| 8 | 1***П | Кронштейн | |
| 9 | Ш***5 | Шпонка 5х7,5 | |
| 10 | 1***2 | Ось | |
| 11 | 1***4 | Ось | |
| 12 | 3***3 | Шайба | |
| 13 | 1***1 | Втулка | |
| 14 | 1***1 | Рукоять | |
| 15 | 1***8 | Опора | |
| 16 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 17 | Б***9 | Болт | |
| 18 | Ш***2 | Шплинт | |
| 19 | Б***9 | Болт | |
| 20 | 4***2 | Муфта | |
| 21 | 4***7 | Скоба |
