Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Оборудование рыхлительное 10Р, 10Н
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

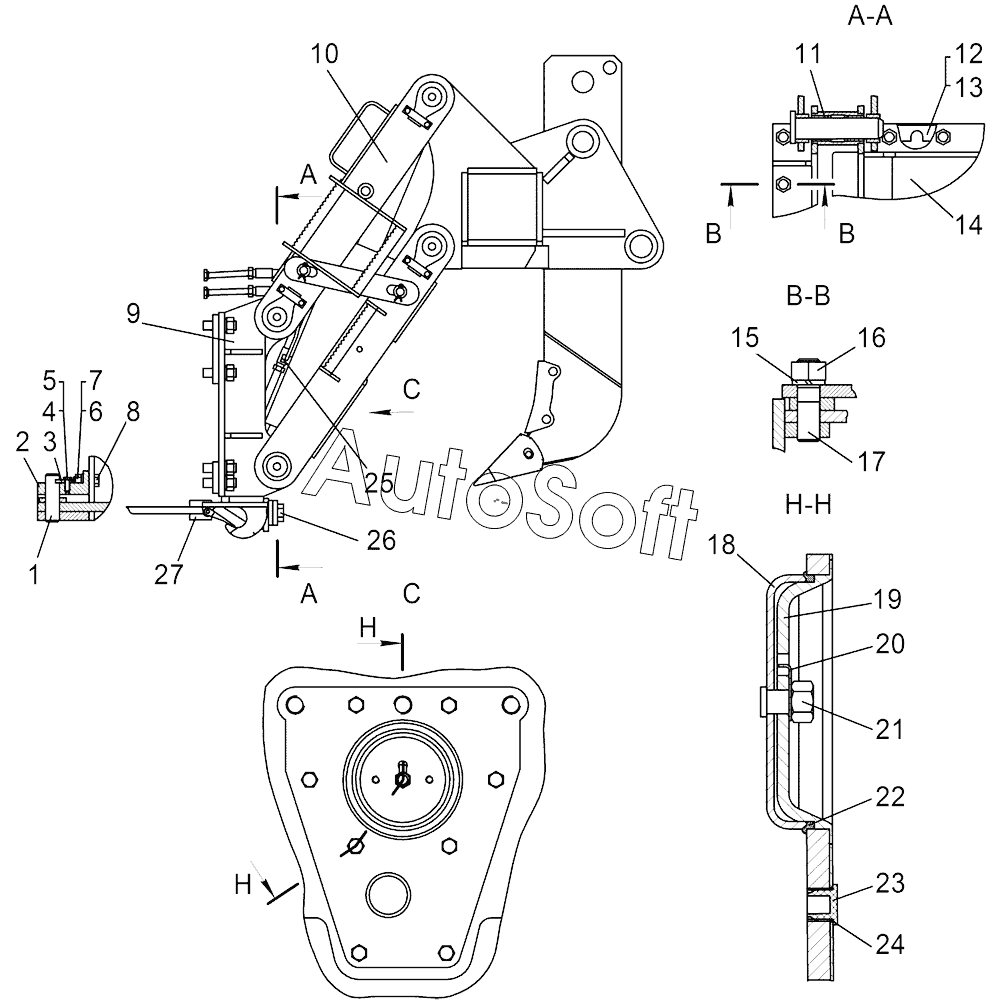

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-50-1-04СП | 5***П | Оборудование рыхлительное 10Р | |
| 50-50-4-04СП | 5***П | Оборудование рыхлительное 10Н | |
| 1 | 2***5 | Ось | |
| 2 | 2***4 | Кронштейн передний | |
| 3 | 2***6 | Планка | |
| 4 | Б***9 | Болт | |
| 5 | 7***2 | Шайба | |
| 6 | Г***9 | Гайка М24-7Н.6.019 | |
| 7 | Ш***9 | Шайба 24Т.65Г.09 | |
| 8 | Б***9 | Болт | |
| 9 | 5***П | Рама опорная | |
| 10 | 5***П | Оборудование рыхлительное | |
| 10 | 5***П | Оборудование рыхлительное | |
| 11 | 5***5 | Втулка | |
| 11 | 5***1 | Втулка | |
| 12 | 5***6 | Прокладка | |
| 13 | 5***7 | Прокладка | |
| 14 | 5***П | Рама опорная | |
| 15 | Ш***9 | Шайба | |
| 16 | 3***0 | Гайка | |
| 17 | 2***8 | Шпилька | |
| 18 | 5***П | Зажим | |
| 19 | 5***3 | Корпус | |
| 20 | 3***6 | Шайба стопорная | |
| 21 | 3***3 | Гайка | |
| 22 | 7***4 | Кольцо | |
| 23 | 7***7 | Пробка | |
| 24 | 0***5 | Кольцо 018-022-25-2-5 | |
| 25 | 5***П | Установка трубопроводов | |
| 26 | 7***6 | Болт | |
| 27 | 5***П | Серьга прицепная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
