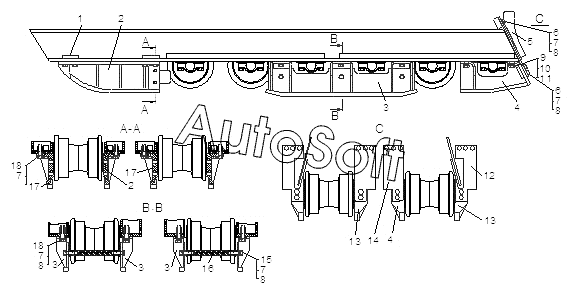

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Установка щитков от схода гусениц
1
2
2
3
3
3
4
4
5
6
6
7
7
7
7
7
8
8
8
8
9
10
11
11
12
13
13
14
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-64-1СП | 1***П | Установка щитков от схода гусениц | |
| 1 | 2***6 | Планка | |
| 2 | 2***3 | Щиток | |
| 3 | 1***П | Противосход | |
| 4 | 1***П | Противосход | |
| 5 | 1***П | Скребок | |
| 6 | 7***2 | Болт | |
| 7 | Ш***9 | Шайба 16.ОТ.65Г.019 | |
| 8 | 3***1 | Шайба | |
| 9 | 7***5 | Болт | |
| 10 | Ш***9 | Шайба 20.ОТ.65Г.09 | |
| 11 | 3***9 | Шайба 20х4.02.10ЮА.019 | |
| 12 | 1***П | Скребок | |
| 13 | 1***П | Противосход | |
| 14 | 1***1 | Заглушка | |
| 15 | Б***9 | Болт М16х1,5-6gх40.58.019 | |
| 16 | 5***2 | Распорка | |
| 17 | 2***2 | Щиток | |
| 18 | Б***9 | Болт М16х1,5х70.58.019 |
