Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Установка кондиционера Август
21
2
1
20
9
9
9
9
25
14
22
22
30
19
16
12
26
23
15
4
7
27
10
18
29
24
28
3
17
8
6
6
5
5
13
11
11

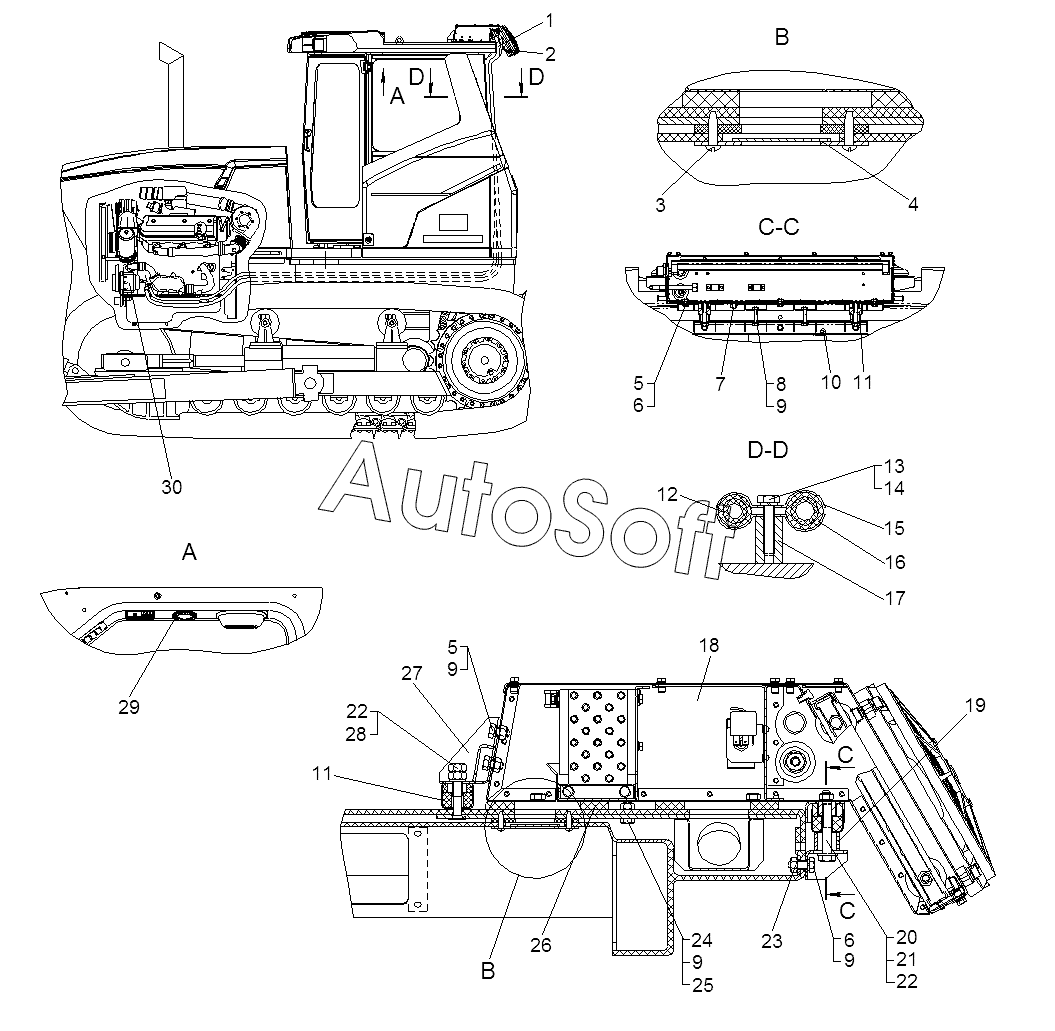

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-71-1СП | 1***П | Установка кондиционера | |
| 1 | 7***П | Шланг | |
| 2 | 7***П | Шланг | |
| 3 | М***0 | Винт самонарезающий самосверлящий 4,2х19 | |
| 4 | 1***П | Крышка | |
| 5 | Б***9 | Болт | |
| 6 | Б***9 | Болт | |
| 7 | 1***П | Кронштейн | |
| 8 | Б***9 | Болт | |
| 9 | Ш***9 | Шайба 8Т.65Г.09 | |
| 10 | 1***П | Кронштейн | |
| 11 | 1***П | Амортизатор задний | |
| 12 | 7***2 | Проставка | |
| 13 | Б***9 | Болт | |
| 14 | Ш***9 | Шайба 6Т.65Г.09 | |
| 15 | 7***1 | Накладка | |
| 16 | 7***1 | Проставка | |
| 17 | 4***5 | Бонка 6х12х25 | |
| 18 | А***1 | Кондиционер | |
| 19 | 1***0 | Трубка | |
| 20 | 7***3 | Шайба | |
| 21 | Б***9 | Болт М10-6gx55.58.35.019 | |
| 22 | Ш***п | Шайба 10.02.3кп | |
| 23 | 1***П | Накладка | |
| 24 | Г***9 | Гайка | |
| 25 | Ш***9 | Шайба 8.02.3кп.019 | |
| 26 | П***а | Прокладка | |
| 27 | 1***П | Кронштейн | |
| 28 | Г***9 | Гайка | |
| 29 | 7***9 | Диффузор | |
| 30 | 7***П | Установка компрессора на ЯМЗ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
