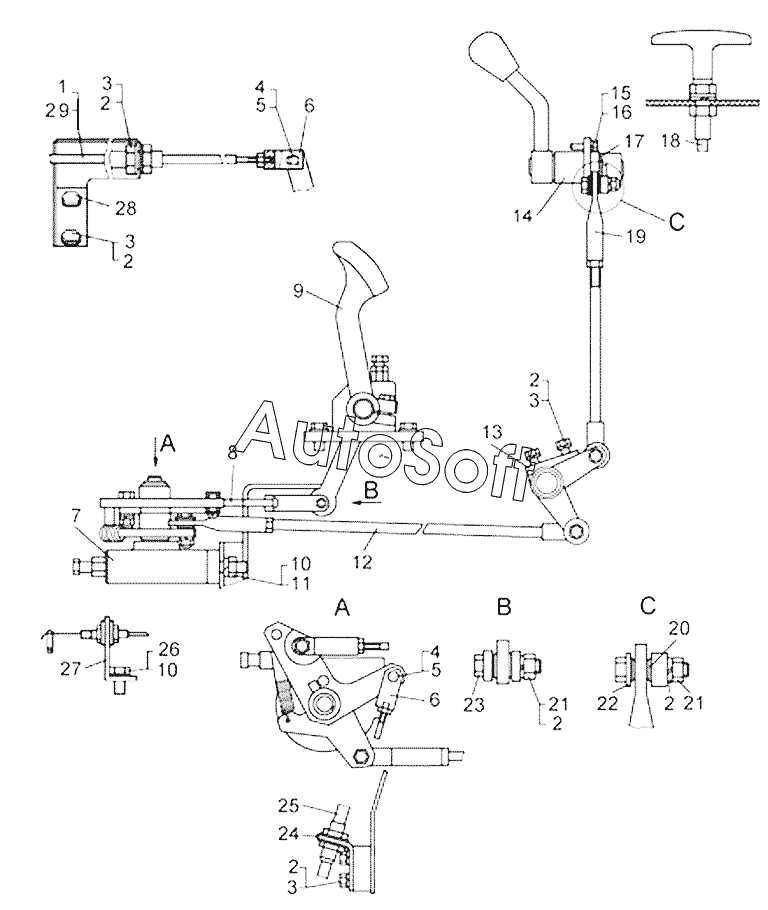

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Управление дизелем (с электростартерным пуском)
16
29
28
27
1
26
25
24
23
22
21
21
20
19
18
17
15
14
13
12
11
10
10
9
8
7
6
6
5
5
4
4
3
3
3
3
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-74-1СП | 1***П | Управление дизелем | |
| 1 | 7***7 | Хомутик | |
| 2 | Ш***9 | Шайба 10.ОТ.65Г.019 | |
| 3 | Б***9 | Болт М10-6gх25.88.35.019 | |
| 4 | Ш***5 | Шплинт 2х25 | |
| 5 | 7***1 | Ось | |
| 6 | 6***8 | Вилка | |
| 7 | 1***П | Акселератор | |
| 8 | 1***П | Тяга | |
| 9 | 1***П | Деселератор | |
| 10 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 11 | Г***9 | Гайка | |
| 12 | 1***П | Тяга | |
| 13 | 1***П | Мостик | |
| 14 | 1***П | Мостик | |
| 15 | Б***9 | Болт | |
| 16 | Ш***9 | Шайба 8Т.65Г.09 | |
| 17 | 3***1 | Шайба | |
| 18 | Ч***0 | Трос ЧТЗ-173.4329.02200 | |
| 19 | 1***П | Тяга | |
| 20 | Г***9 | Гайка | |
| 21 | 3***7 | Шайба | |
| 22 | 3***1 | Шайба | |
| 23 | 7***8 | Болт | |
| 24 | 1***2 | Кронштейн | |
| 25 | 1***0 | Трос дистанционного управления | |
| 26 | М***9 | Болт М12-6gх20.46.019 | |
| 27 | 6***6 | Кронштейн | |
| 28 | 6***7 | Кронштейн | |
| 29 | 4***2 | Муфта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
