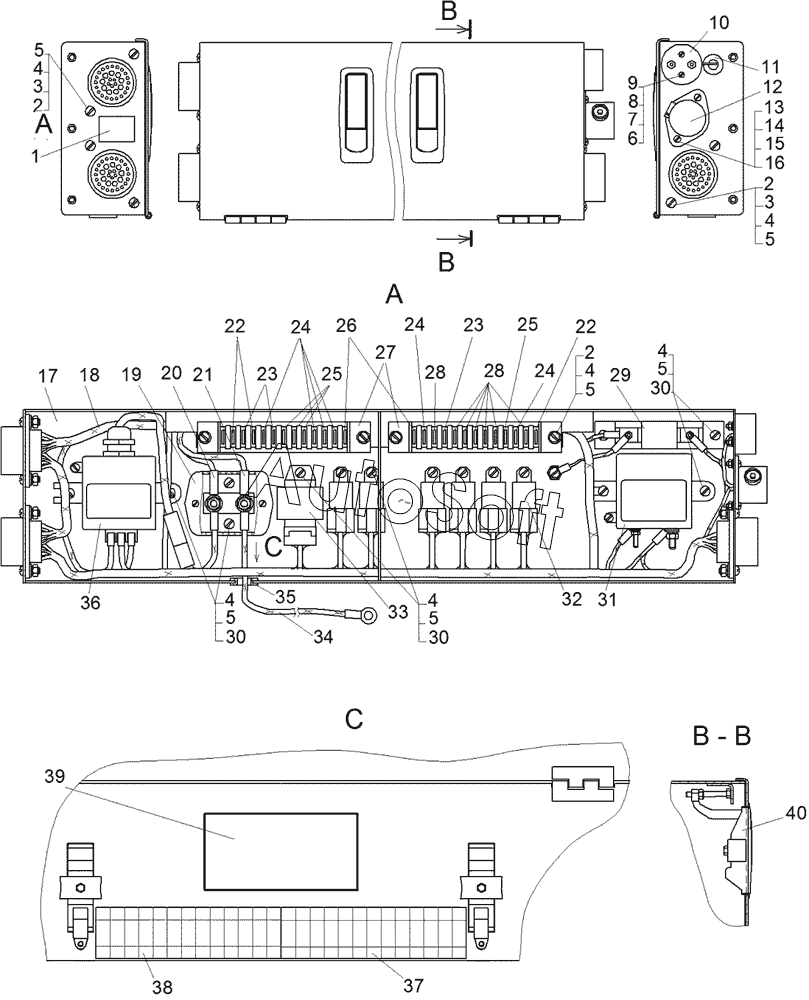

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Блок электромонтажный
1
2
2
2
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
24
25
25
26
27
28
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-10-270СП | 1***П | Блок электромонтажный | |
| 1 | 1***5 | Табличка | |
| 2 | В***9 | Винт В.М6-6gх16.58.019 | |
| 3 | Г***9 | Гайка | |
| 4 | Ш***9 | Шайба 6Т.65Г.09 | |
| 5 | Ш***9 | Шайба 6.01.019 | |
| 6 | В***6 | Винт В.М3-6gх30.58.016 | |
| 7 | Ш***6 | Шайба 3Т.65Г.06 | |
| 8 | Г***9 | Гайка М3-6Н.6.019 | |
| 9 | Ш***9 | Шайба 3.01.019 | |
| 10 | 4***К | Розетка штепсельная | |
| 10 | 4***Т | Розетка штепсельная | |
| 11 | 7***9 | Амортизатор | |
| 12 | Ш***1 | Розетка штепсельная ШР-51 | |
| 12 | Ш***Т | Розетка штепсельная ШР-51-Т | |
| 13 | В***6 | Винт В.М4-6gх12.58.016 | |
| 14 | Г***6 | Гайка М4-7Н.6.016 | |
| 15 | Ш***6 | Шайба 4Т.65Г.06 | |
| 16 | Ш***9 | Шайба 4.01.019 | |
| 17 | 1***П | Корпус | |
| 18 | 1***П | Жгут 7 | |
| 19 | П***0 | Панель соединительная ПС-200 | |
| 19 | П***Т | Панель соединительная ПС200-Т | |
| 20 | 1***П | Жгут 17а | |
| 21 | 1***П | Жгут 17г | |
| 22 | 3***2 | Предохранитель штыревой | |
| 23 | 3***2 | Предохранитель штыревой | |
| 24 | 3***2 | Предохранитель штыревой | |
| 25 | 3***2 | Предохранитель штыревой | |
| 26 | 3***2 | Предохранитель штыревой 355.3722 | |
| 27 | 4***2 | Блок предохранителей 41.3722 | |
| 28 | 3***2 | Предохранитель штыревой | |
| 29 | 1***1 | Резистор добавочный | |
| 30 | В***9 | Винт В.М6-6gх12.58.019 | |
| 31 | П***1 | Преобразователь напряжения ПН24/12.1 | |
| 32 | 7***7 | Реле | |
| 33 | Р***2 | Реле прерывистой сигнализации | |
| 34 | 1***П | Провод 17 | |
| 35 | 7***1 | Втулка | |
| 36 | Б***2 | Блок запуска стартера БЗС2 | |
| 37 | 1***6 | Табличка | |
| 38 | 1***3 | Табличка | |
| 39 | 1***8 | Табличка | |
| 40 | С***3 | Замок №С2-32-15-3 |
