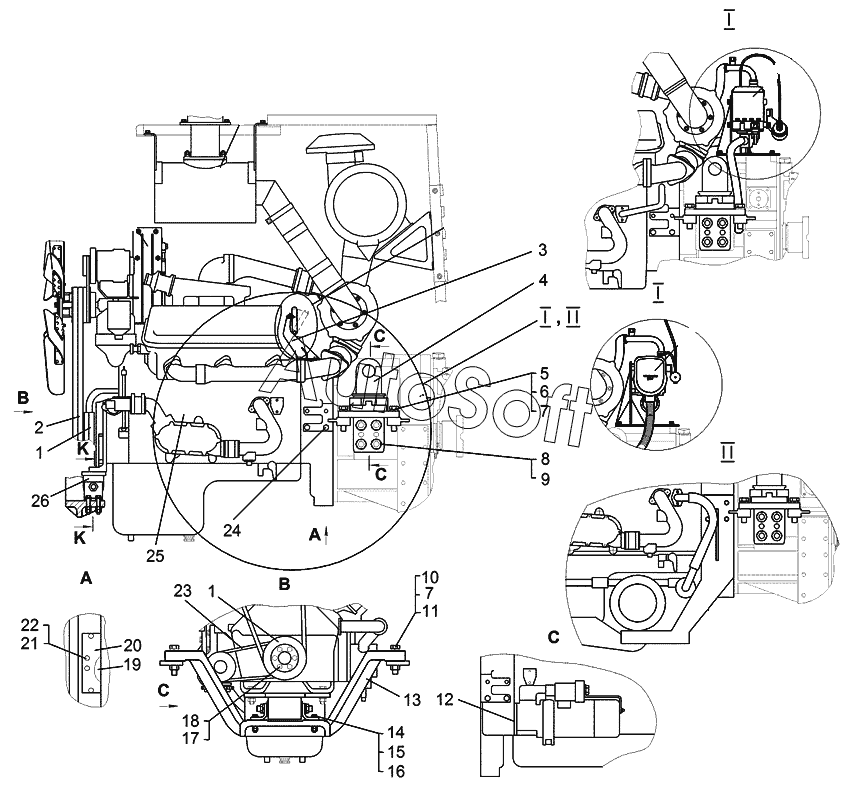

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Установка двигателя
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-401-02CП | 1***П | Уcтановка двигателя | |
| 114-404-02СП | 1***П | Установка двигателя | |
| 114-404СП | 1***П | Установка двигателя | |
| 1 | 6***0 | Шкив | |
| 2 | 2***5 | Комплект ремней привода вентилятора | |
| 3 | 6***П | Кронштейн | |
| 4 | 6***П | Лапа | |
| 5 | 5***2 | Планка | |
| 6 | 7***0 | Болт | |
| 7 | Ш***9 | Шайба 20.ОТ.65Г.09 | |
| 8 | 7***3 | Гайка | |
| 9 | Ш***9 | Шайба 22.ОТ.65Г.09 | |
| 10 | 7***1 | Болт | |
| 11 | 3***1 | Шайба | |
| 12 | 7***5 | Прокладка | |
| 13 | 6***П | Балка | |
| 14 | 7***7 | Болт | |
| 15 | Г***9 | Гайка | |
| 16 | 3***1 | Шайба | |
| 17 | Б***9 | Болт | |
| 18 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 19 | 7***5 | Прокладка | |
| 20 | 6***9 | Крышка | |
| 21 | Б***9 | Болт | |
| 22 | Ш***9 | Шайба 8Т.65Г.09 | |
| 23 | 2***4 | Ремень зубчатый II-14х10-887 | |
| 24 | 7***8 | Болт | |
| 25 | Я***3 | Дизель ЯМЗ-236Н-3 | |
| 26 | 6***П | Установка передней опоры |
