Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Управление коробкой передач
27
19
20
21
22
23
23
24
24
25
26
18
28
29
30
30
30
30
31
32
33
34
35
10
2
3
4
4
4
4
5
5
5
6
7
8
8
8
9
1
11
12
13
14
15
16
16
17

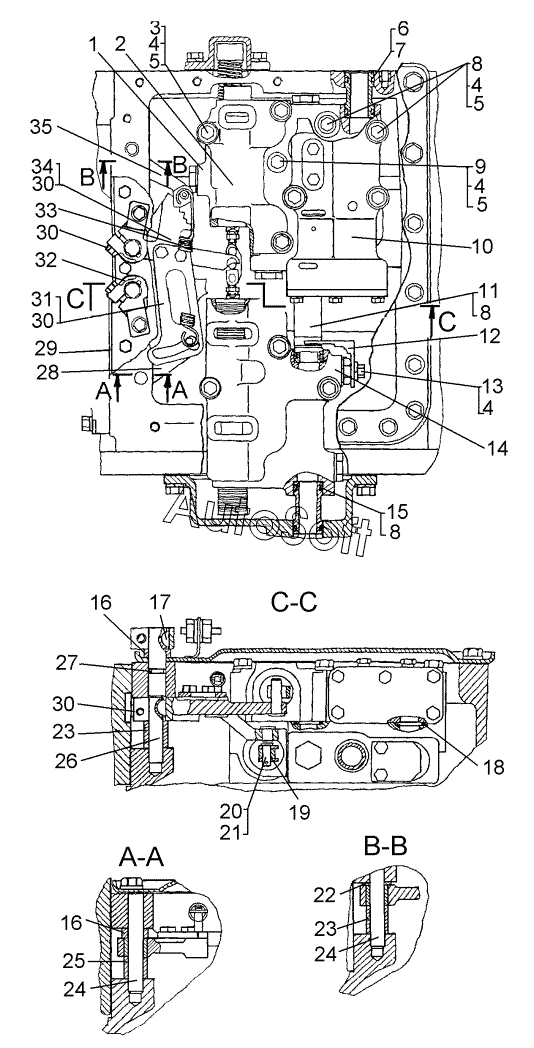

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***П | Плита | |
| 2 | 6***П | Блок реверса | |
| 3 | 7***4 | Болт | |
| 4 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 5 | 3***8 | Шайба | |
| 6 | 6***4 | Втулка | |
| 7 | 0***2 | Кольцо 027-032-30-2-2 | |
| 8 | Б***9 | Болт М10-6gх70.58.019 | |
| 9 | Б***9 | Болт М10-6gх80.58.019 | |
| 10 | 6***П | Блок клапанов | |
| 11 | 6***4 | Втулка | |
| 12 | 6***3 | Кронштейн | |
| 13 | Б***9 | Болт | |
| 14 | 6***П | Блок передач | |
| 15 | 6***7 | Втулка | |
| 16 | 6***8 | Проставка | |
| 17 | Ш***5 | Шпонка 4х6,5 | |
| 18 | 0***2 | Кольцо 022-028-36-2-2 | |
| 19 | 6***3 | Планка | |
| 20 | 7***8 | Ось | |
| 21 | Ш***9 | Шплинт 2х20.019 | |
| 22 | 3***4 | Шайба | |
| 23 | 6***2 | Проставка | |
| 24 | 6***1 | Стопор | |
| 25 | 6***2 | Втулка | |
| 26 | 6***0 | Валик | |
| 27 | 0***5 | Кольцо 014-018-25-2-5 | |
| 28 | 6***П | Рычаг | |
| 29 | 7***2 | Прокладка | |
| 30 | Б***9 | Болт | |
| 31 | 6***П | Рычаг | |
| 32 | 6***7 | Рычаг | |
| 33 | 7***1 | Пружина | |
| 34 | 6***П | Рычаг | |
| 35 | 6***П | Рычаг |
