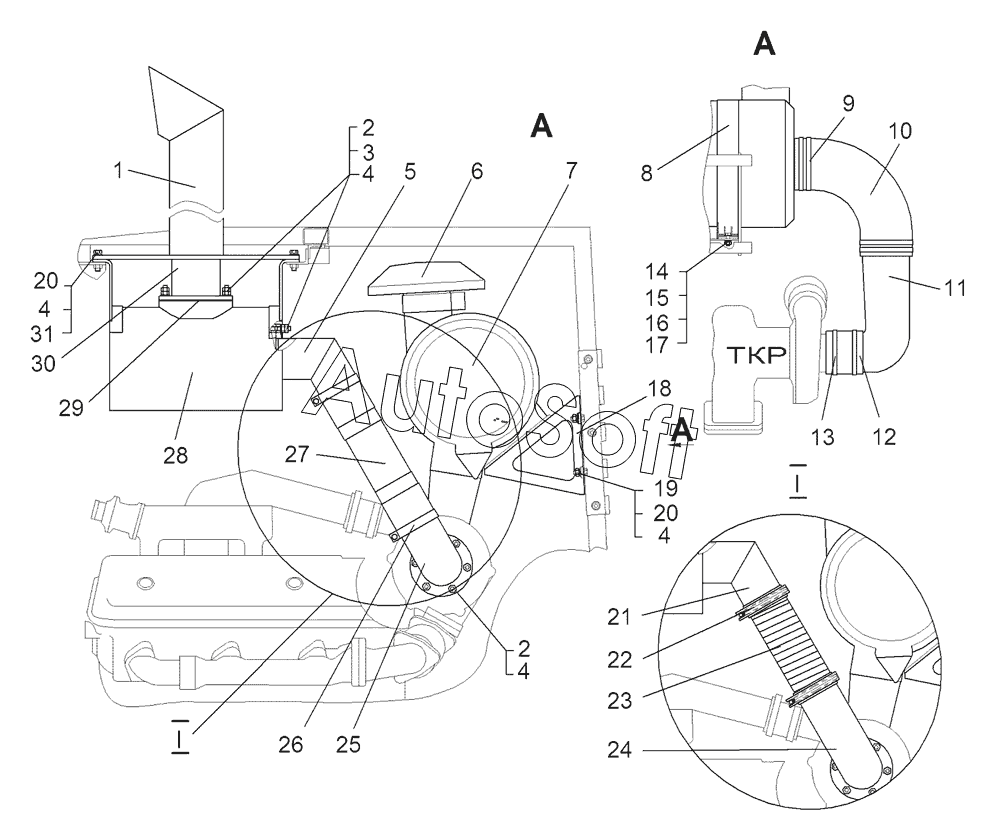

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Установка агрегатов систем впуска и выпуска (с воздушным фильтром Europiclon 45 600 92 911)
16
31
30
29
28
27
26
25
24
23
22
21
20
20
19
18
17
15
14
13
12
11
10
9
8
7
6
5
4
4
4
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-05-3СП | 1***П | Установка агрегатов систем впуска и выпуска | |
| 1 | 1***П | Труба выхлопная | |
| 2 | Г***9 | Гайка | |
| 3 | Ш***3 | Шпилька 2М10-3р/6gх35.66.083 | |
| 4 | 3***1 | Шайба | |
| 5 | 1***П | Патрубок | |
| 6 | 3***0 | Колпак защитный | |
| 7 | 4***1 | Воздушный фильтр | |
| 8 | 3***9 | Держатель | |
| 9 | 1***2 | Хомут червячный | |
| 10 | 3***9 | Отвод | |
| 11 | 1***2 | Патрубок | |
| 12 | 7***4 | Рукав | |
| 13 | 3***1 | Хомут трубопровода | |
| 14 | Б***9 | Болт М8-6gх25.58.019 | |
| 15 | Г***9 | Гайка | |
| 16 | Ш***9 | Шайба 8Т.65Г.09 | |
| 17 | 3***6 | Шайба | |
| 18 | 1***П | Кронштейн | |
| 19 | Г***9 | Гайка | |
| 20 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 21 | 1***П | Патрубок | |
| 22 | V***4 | Хомут профильный | |
| 23 | 6***П | Металлорукав | |
| 24 | 1***П | Патрубок | |
| 25 | 1***П | Патрубок | |
| 26 | 1***П | Хомут | |
| 27 | 1***П | Металлорукав | |
| 28 | 1***П | Глушитель | |
| 29 | 7***6 | Прокладка | |
| 30 | 1***П | Патрубок | |
| 31 | Б***9 | Болт |
