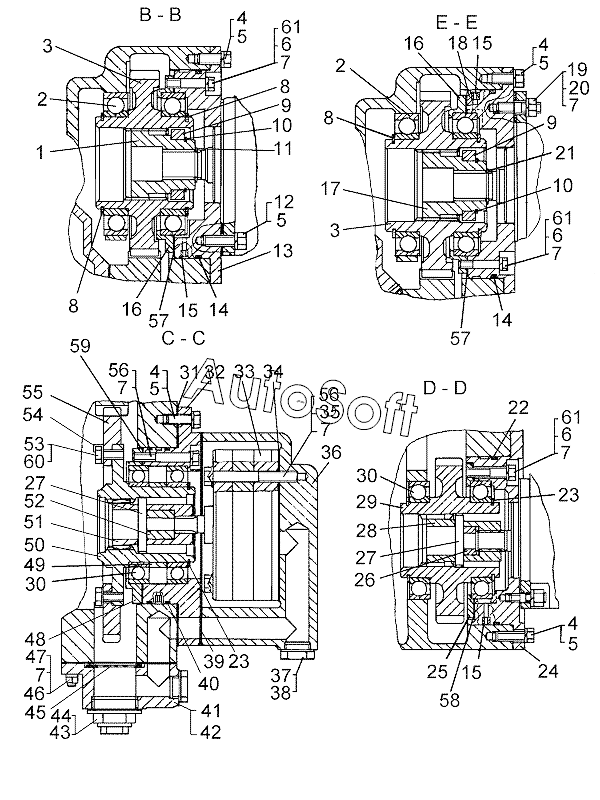

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Гидротрансформатор с редуктором приводов - продолжение
1
2
2
3
3
4
4
4
4
5
5
5
5
5
6
6
6
7
7
7
7
7
7
7
8
8
8
9
9
10
10
11
12
13
14
14
15
15
15
16
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
30
31
32
33
34
56
56
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-14-14СП | 6***П | Гидротрансформатор с редуктором приводов | |
| 1 | 6***3 | Муфта | |
| 2 | 1***2 | Подшипник | |
| 3 | 6***8 | Колесо зубчатое | |
| 4 | Б***9 | Болт | |
| 5 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 6 | Б***9 | Болт | |
| 7 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 8 | 7***1 | Кольцо В110 | |
| 9 | 6***1 | Втулка | |
| 10 | 7***7 | Кольцо В60 | |
| 11 | 7***4 | Кольцо | |
| 12 | 7***9 | Болт М12х1,25-6gх 32.88.45Х.019 | |
| 13 | 6***2 | Корпус | |
| 14 | 7***5 | Кольцо | |
| 15 | 6***5 | Жиклер | |
| 16 | 1***4 | Крышка | |
| 17 | 6***1 | Муфта | |
| 18 | 6***4 | Корпус | |
| 19 | 7***9 | Гайка | |
| 20 | 7***4 | Шпилька | |
| 21 | 7***2 | Кольцо В25.Ц9хр.т. | |
| 22 | 7***5 | Кольцо | |
| 23 | 7***4 | Кольцо В90 | |
| 24 | 6***3 | Корпус | |
| 25 | 6***2 | Крышка | |
| 26 | 6***3 | Втулка | |
| 27 | 7***1 | Штифт | |
| 28 | 6***1 | Муфта | |
| 29 | 6***9 | Колесо зубчатое | |
| 30 | 1***8 | Подшипник шариковый радиальный однорядный | |
| 31 | 7***8 | Прокладка | |
| 32 | 6***1 | Корпус | |
| 33 | 5***П | Насос | |
| 33 | Н***Б | Насос НМШ 25 Б | |
| 34 | 7***9 | Прокладка | |
| 35 | Б***9 | Болт М10-6gх70.58.019 | |
| 36 | 6***5 | Корпус | |
| 37 | 7***4 | Пробка | |
| 38 | 2***2 | Кольцо 27х35 МН 4152-62 | |
| 39 | 7***6 | Прокладка | |
| 40 | 7***0 | Кольцо | |
| 41 | 6***0 | Поддон | |
| 42 | 7***1 | Прокладка | |
| 43 | 4***П | Кольцо | |
| 44 | 5***П | Клапан слива | |
| 45 | 1***П | Сетка | |
| 46 | 7***1 | Шпилька М10 3р/6gх30.88.38ХС.019 | |
| 47 | Г***9 | Гайка | |
| 48 | 6***9 | Крышка | |
| 49 | 1***8 | Втулка | |
| 50 | 1***7 | Ступица | |
| 51 | 6***2 | Муфта | |
| 52 | 6***0 | Втулка | |
| 53 | Б***9 | Болт 3М12-6gх25.88.38ХС.019 | |
| 54 | 7***5 | Пластина стопорная | |
| 55 | 6***0 | Колесо зубчатое | |
| 56 | Б***9 | Болт М10-6gх70.58.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
