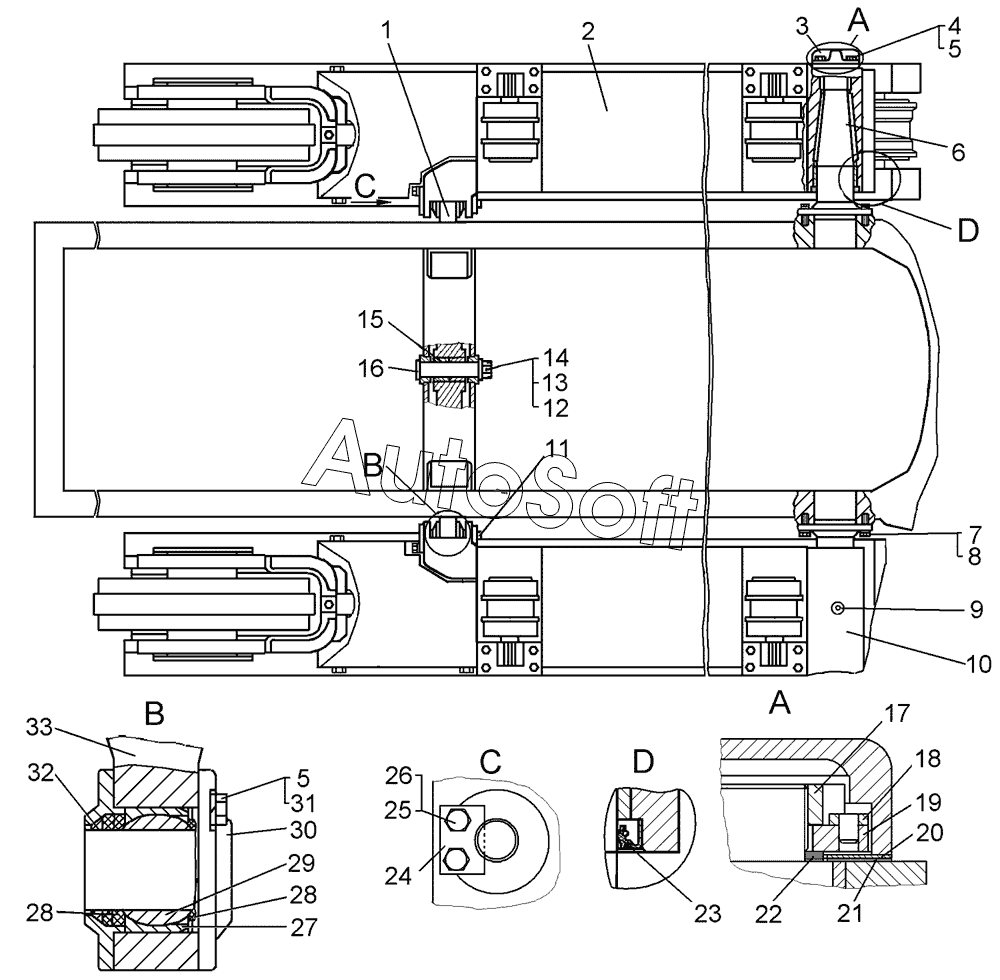

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Установка тележек. Балка
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-20-5-01СП | 6***П | Установка тележек | |
| 1 | 6***П | Установка балки | |
| 2 | 6***П | Тележка | |
| 3 | 6***1 | Крышка | |
| 4 | 2***8 | Болт | |
| 5 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 6 | 6***5 | Полуось | |
| 7 | Б***9 | Болт | |
| 8 | Ш***9 | Шайба 24Т.65Г.09 | |
| 9 | М***6 | Масленка | |
| 10 | 6***П | Тележка | |
| 11 | 6***3 | Палец | |
| 12 | 7***3 | Шайба | |
| 13 | 7***2 | Гайка | |
| 14 | Ш***0 | Шплинт | |
| 15 | 2***3 | Втулка | |
| 16 | 6***3 | Палец | |
| 17 | 1***1 | Гайка | |
| 18 | 6***П | Стопор | |
| 19 | 6***П | Фиксатор | |
| 20 | 1***0 | Прокладка | |
| 21 | 7***5 | Прокладка | |
| 22 | 1***8 | Прокладка | |
| 23 | М***а | Манжета В1FUD 140-160-13 | |
| 24 | 6***4 | Стопор | |
| 25 | 7***1 | Болт | |
| 26 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 27 | 6***8 | Обойма | |
| 28 | 7***3 | Сальник | |
| 29 | 6***9 | Шарнир | |
| 30 | 6***9 | Крышка | |
| 31 | Б***т | Болт | |
| 32 | 6***0 | Кольцо | |
| 33 | 6***П | Балка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
