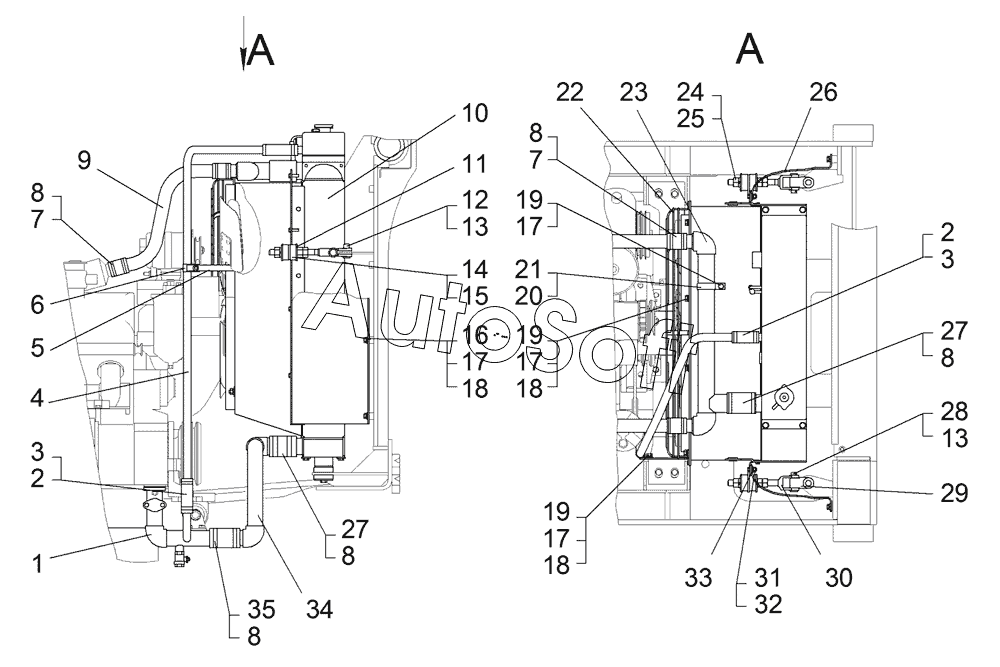

Каталог запасных частей к технике: ЧТЗ Бульдозер Б11 (2010). Установка радиаторов
27
27
19
19
19
20
21
22
23
24
25
26
18
18
18
28
29
30
31
32
33
34
35
9
1
2
2
3
3
4
5
6
7
7
8
8
8
8
8
10
11
12
13
13
14
15
16
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-303СП | 1***П | Установка радиаторов | |
| 1 | 1***П | Установка крана | |
| 2 | 2***2 | Хомут червячный 25-40/12 W2 | |
| 3 | 7***2 | Рукав | |
| 4 | 1***7 | Труба | |
| 5 | 1***П | Скоба | |
| 6 | 2***5 | Хомут | |
| 7 | 7***5 | Рукав | |
| 8 | 5***2 | Хомут червячный | |
| 9 | 1***6 | Труба | |
| 10 | 1***П | Блок радиаторов | |
| 11 | 2***4 | Тарелка амортизатора | |
| 12 | 6***1 | Палец | |
| 13 | Ш***9 | Шплинт | |
| 14 | 2***7 | Втулка | |
| 15 | 7***8 | Втулка | |
| 16 | Б***9 | Болт | |
| 17 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 18 | 3***1 | Шайба | |
| 19 | Б***9 | Болт | |
| 20 | 7***1 | Хомут | |
| 21 | 7***1 | Прокладка | |
| 22 | 6***П | Защита | |
| 23 | 1***П | Тройник | |
| 24 | Г***9 | Гайка | |
| 25 | Ш***9 | Шайба 18.ОТ.65Г.09 | |
| 26 | 7***7 | Уплотнение | |
| 27 | 7***8 | Рукав | |
| 28 | 6***0 | Палец | |
| 29 | 6***7 | Проушина | |
| 30 | 6***1 | Раскос | |
| 31 | Г***9 | Гайка | |
| 32 | Ш***9 | Шайба 8Т.65Г.09 | |
| 33 | 6***0 | Полоса | |
| 34 | 1***П | Труба | |
| 35 | 7***0 | Рукав |
