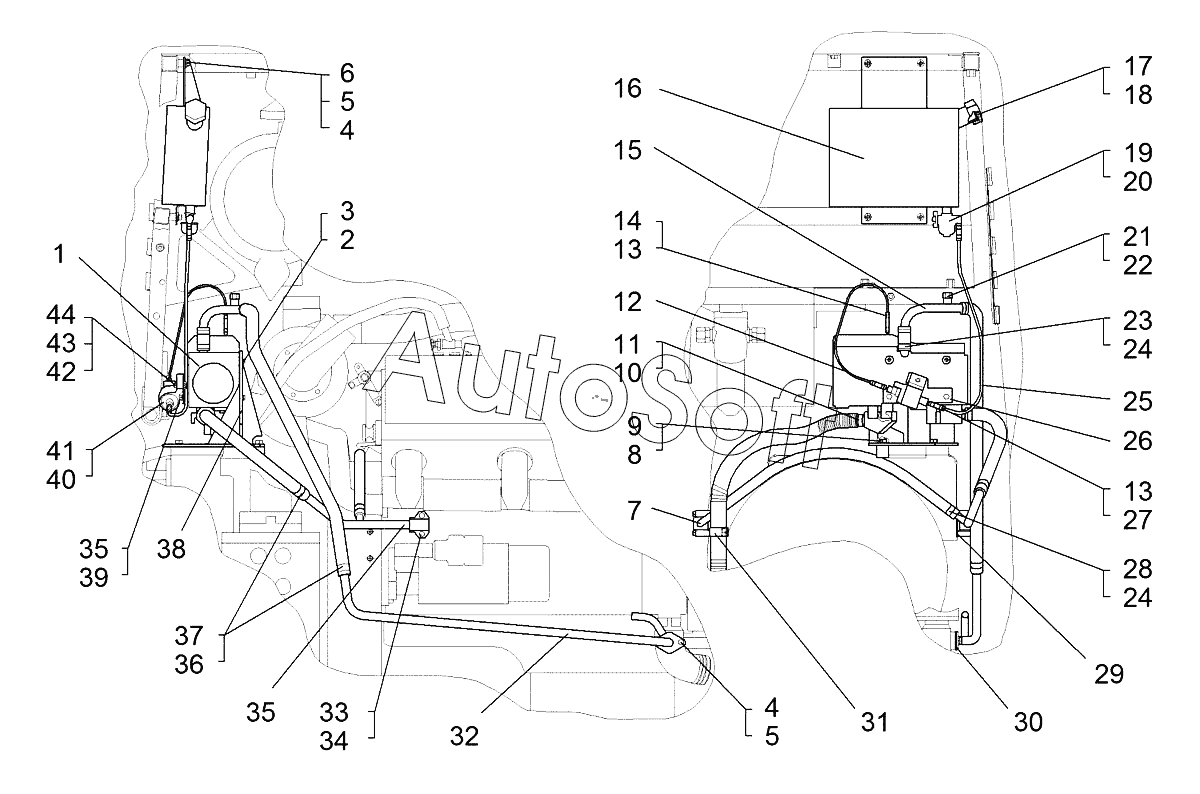

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14 (2010). Установка подогревателя «HYDRONIC М12»
34
23
24
24
25
26
27
28
29
30
31
32
33
22
35
35
36
37
38
39
40
41
42
43
44
11
1
2
3
4
4
5
5
6
7
8
9
10
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-43-3СП | 1***П | Установка подогревателя HYDRONIC М12 | |
| 1 | H***2 | Подогреватель | |
| 2 | Б***8 | Болт М8 | |
| 3 | Ш***Т | Шайба 8Т | |
| 4 | Б***9 | Болт | |
| 5 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 6 | 3***1 | Шайба | |
| 7 | 1***П | Патрубок | |
| 8 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 9 | Б***9 | Болт | |
| 10 | г***д | Гибкий выпускной газопровод | |
| 11 | З***2 | Зажим №2 | |
| 12 | Т***4 | Трубка 4 | |
| 13 | З***1 | Зажим №1 | |
| 14 | Ш***5 | Шланг 3,5 | |
| 15 | 1***П | Патрубок | |
| 16 | 1***П | Бак | |
| 17 | 0***П | Пробка | |
| 18 | 4***9 | Прокладка | |
| 19 | П***0 | Кран ПП3-2-0 | |
| 20 | 1***2 | Кольцо 14х20 МН 4152-62 | |
| 21 | 7***6 | Пробка | |
| 22 | 0***5 | Кольцо 014-018-25-2-5 | |
| 23 | 7***5 | Рукав | |
| 24 | 2***2 | Хомут червячный | |
| 25 | Т***6 | Трубка 6 | |
| 26 | 1***3 | Кронштейн | |
| 27 | Ш***5 | Шланг 5 | |
| 28 | 7***6 | Рукав | |
| 29 | 7***8 | Прокладка | |
| 30 | 7***2 | Прокладка | |
| 31 | 1***9 | Хомут для выхлопной трубы 152 10 049 | |
| 32 | 1***П | Труба | |
| 33 | Г***0 | Болт М8-6gх50.58.019 | |
| 34 | Г***0 | Шайба 8Т 65Г.09 | |
| 35 | 1***П | Патрубок | |
| 36 | Ш***г | Топливный шланг | |
| 37 | Х***т | Хомут | |
| 38 | 1***П | Кронштейн | |
| 39 | Б***9 | Болт | |
| 40 | Н***с | Дозировочный насос | |
| 41 | К***н | Кронштейн | |
| 42 | Б***6 | Болт М6 | |
| 43 | Г***6 | Гайка М6 | |
| 44 | Ш***Т | Шайба 6Т |
