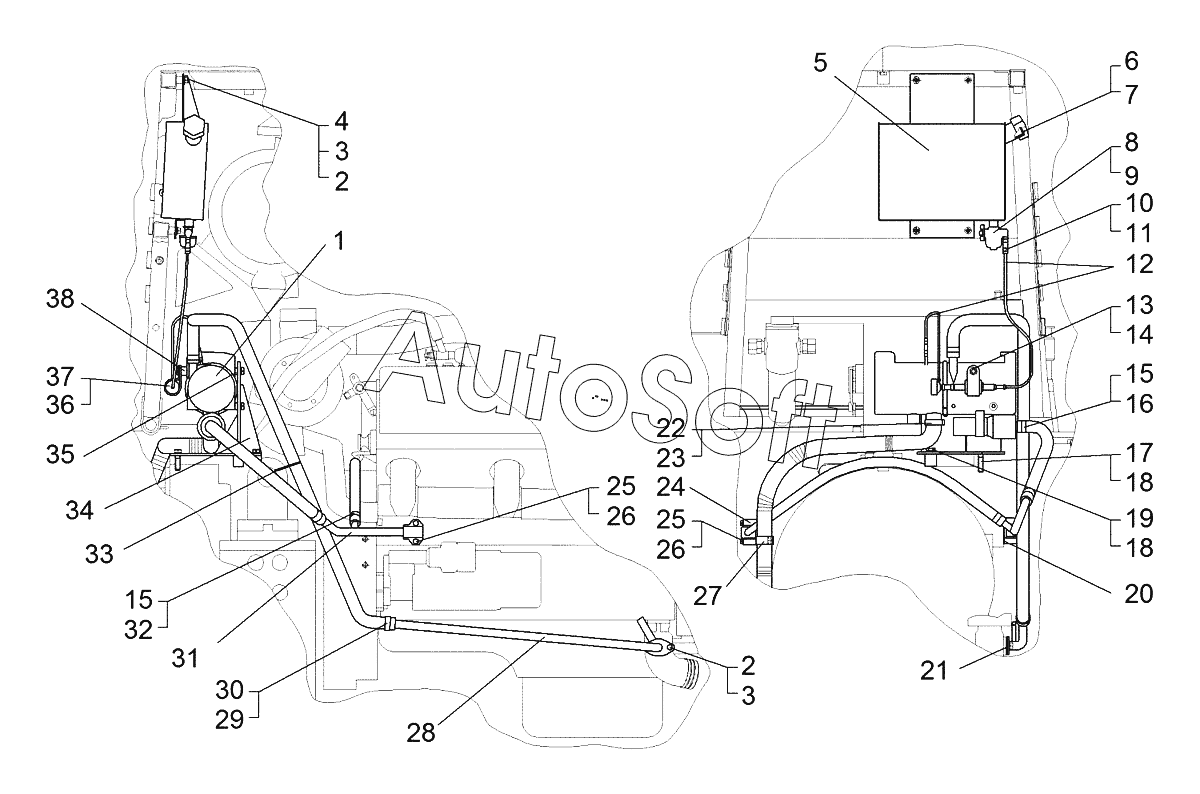

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14 (2010). Установка подогревателя «Webasto Thermo 90STD»
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
29
17
18
18
19
20
21
22
23
24
25
25
26
26
27
28
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-43-8СП | 1***П | Установка подогревателя | |
| 1 | 1***4 | Подогреватель | |
| 2 | Б***9 | Болт | |
| 3 | Ш***9 | Шайба 10.ОТ.65Г 019 | |
| 4 | 3***1 | Шайба | |
| 5 | 1***П | Бак | |
| 6 | 0***П | Пробка | |
| 7 | 4***9 | Прокладка | |
| 8 | 1***2 | Кольцо 14х20 МН 4152-62 | |
| 9 | П***0 | Кран ППЗ-2-0 | |
| 10 | 4***5 | Топливный шланг | |
| 11 | 3***7 | Хомут 10 | |
| 12 | Ш***г | Топливный шланг | |
| 13 | Г***8 | Гайка М8 | |
| 14 | Ш***а | Шайба | |
| 15 | Х***т | Хомут | |
| 16 | Ш***г | Топливный шланг | |
| 17 | Б***9 | Болт | |
| 18 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 19 | Б***9 | Болт | |
| 20 | 7***8 | Прокладка | |
| 21 | 7***2 | Прокладка | |
| 22 | Х***2 | Хомут для выхлопной трубы силовой | |
| 23 | Т***а | Топливная трубка | |
| 24 | 1***П | Патрубок | |
| 25 | Б***9 | Болт | |
| 26 | Ш***9 | Шайба 8Т.65Г.09 | |
| 27 | Х***2 | Хомут монтажный для выхлопной трубы | |
| 28 | 1***П | Труба | |
| 29 | Ш***г | Топливный шланг | |
| 30 | 2***2 | Хомут червячный | |
| 31 | 1***П | Патрубок | |
| 32 | 7***6 | Рукав | |
| 33 | С***а | Стяжка кабельная | |
| 34 | 1***П | Кронштейн | |
| 35 | 6***3 | Втулка | |
| 36 | Н***В | Топливный насос | |
| 37 | Х***5 | Хомут монтажный | |
| 38 | Д***р | Демпфер |
