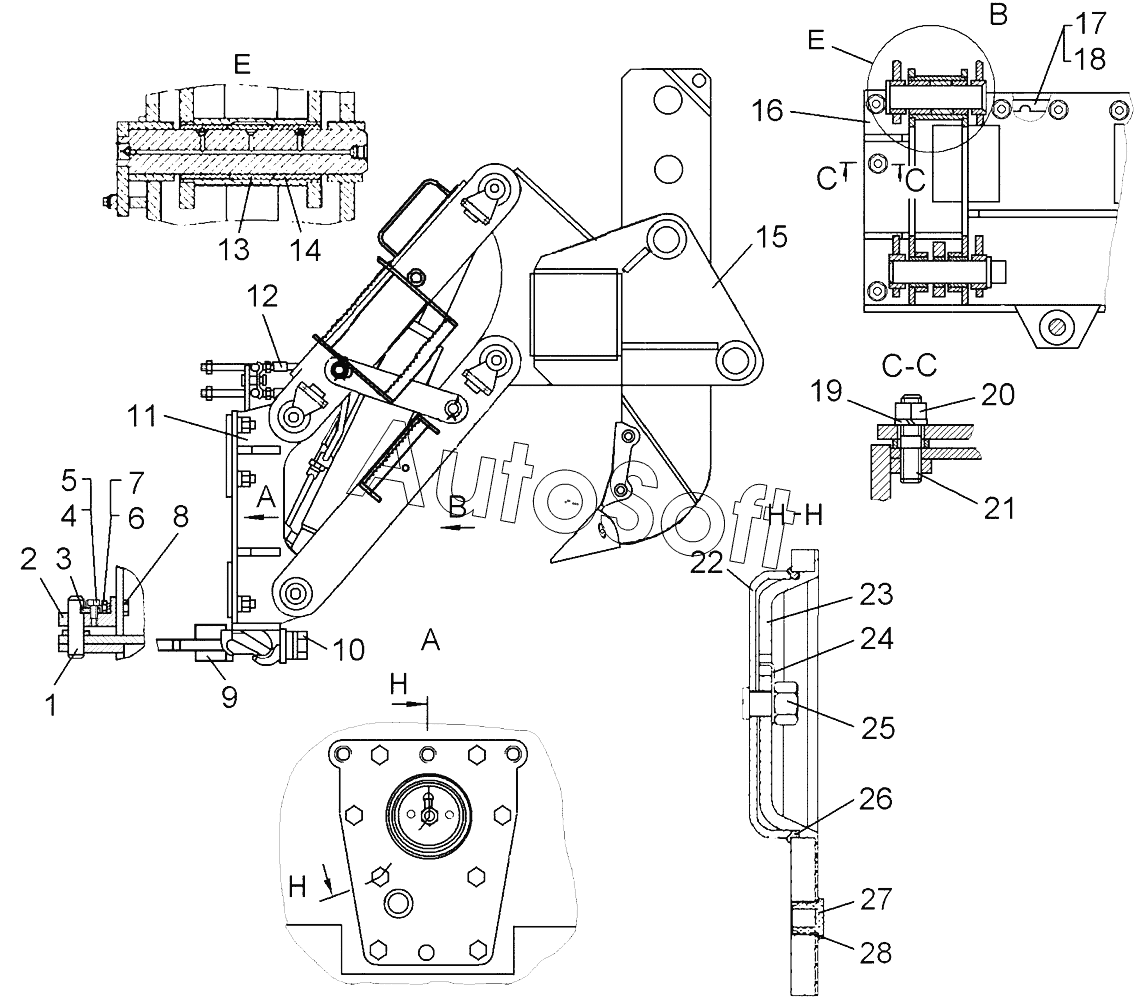

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14 (2010). Оборудование рыхлительное 12Р, 12Н
14
28
27
26
25
24
23
22
21
20
19
18
17
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-50-1-05СП | 5***П | Оборудование рыхлительное 12Р | |
| 50-50-4-05СП | 5***П | Оборудование рыхлительное 12Н | |
| 1 | 2***5 | Ось | |
| 2 | 2***4 | Кронштейн передний | |
| 3 | 2***6 | Планка | |
| 4 | Б***9 | Болт | |
| 5 | 7***2 | Шайба | |
| 6 | Г***9 | Гайка М24-7Н.6.019 | |
| 7 | Ш***9 | Шайба 24Т.65Г.09 | |
| 8 | Б***9 | Болт | |
| 9 | 5***П | Серьга прицепная | |
| 10 | 7***6 | Болт | |
| 11 | 5***П | Рама опорная | |
| 12 | 5***П | Установка трубопроводов | |
| 13 | 5***5 | Втулка распорная | |
| 14 | 5***5 | Втулка | |
| 14 | 5***1 | Втулка | |
| 15 | 5***П | Оборудование рыхлительное | |
| 15 | 5***П | Оборудование рыхлительное | |
| 16 | 5***П | Рама опорная | |
| 17 | 5***6 | Прокладка | |
| 18 | 5***7 | Прокладка | |
| 19 | Ш***9 | Шайба 30 65Г.09 | |
| 20 | 3***0 | Гайка | |
| 21 | 2***8 | Шпилька | |
| 22 | 5***П | Зажим | |
| 23 | 5***3 | Корпус | |
| 24 | 3***6 | Шайба стопорная | |
| 25 | 3***3 | Гайка | |
| 26 | 7***4 | Кольцо | |
| 27 | 7***7 | Пробка | |
| 28 | 0***5 | Кольцо 018-022-25-2-5 |
