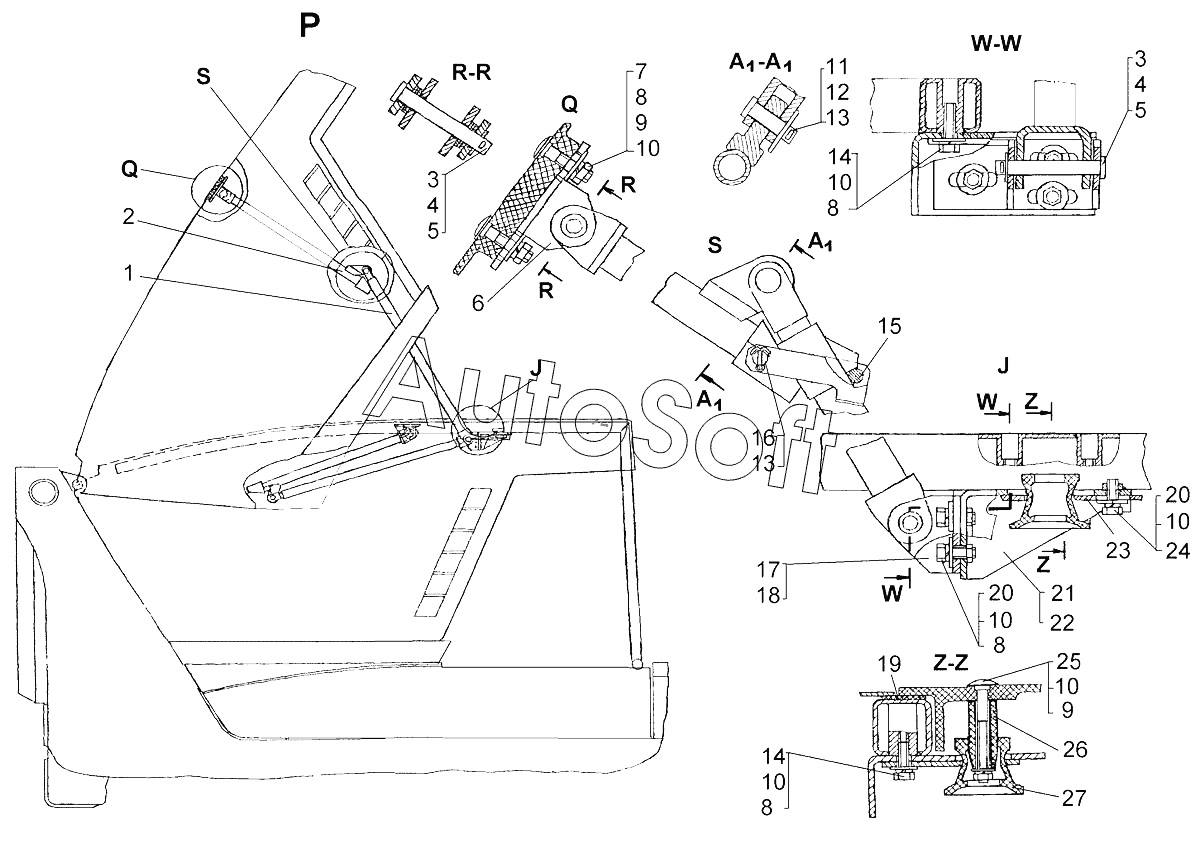

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14 (2010). Капот - продолжение
1
2
3
3
4
4
5
5
6
7
8
8
8
8
9
9
10
10
10
10
10
10
11
12
13
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-55-1СП | 1***П | Капот | |
| 1 | 1***П | Стойка | |
| 2 | 1***П | Стойка верхняя | |
| 3 | 7***6 | Валик | |
| 4 | 3***1 | Шайба | |
| 5 | Ш***9 | Шплинт 2,5х25.019 | |
| 6 | 1***П | Кронштейн | |
| 7 | Б***8 | Болт с полукруглой головкой М8х40-8,8 | |
| 8 | 3***1 | Шайба | |
| 9 | Г***9 | Гайка | |
| 10 | Ш***9 | Шайба 8Т.65Г.09 | |
| 11 | 1***7 | Палец | |
| 12 | 3***1 | Шайба | |
| 13 | Ш***9 | Шплинт 3,2х20.019 | |
| 14 | Б***9 | Болт | |
| 15 | 1***П | Стопор | |
| 16 | 7***5 | Ось | |
| 17 | 1***П | Кронштейн | |
| 18 | 1***П | Кронштейн | |
| 19 | 7***0 | Прокладка | |
| 20 | Б***9 | Болт | |
| 21 | 1***П | Кронштейн | |
| 22 | 1***П | Кронштейн | |
| 23 | 1***4 | Планка | |
| 24 | 3***6 | Шайба | |
| 25 | Б***8 | Болт с полукруглой головкой М8х65-8,8 | |
| 26 | 1***6 | Втулка | |
| 27 | 4***2 | Колпачок |
