Каталог запасных частей к технике: ЧТЗ Бульдозер Б14 (2010). Электрооборудование двигателя ЯМЗ
1
2
3
3
3
3
3
4
4
5
6
6
6
6
6
7
8
8
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
26
26
26
27
27
28
29
30
31
32
32
33
34
35
36
37

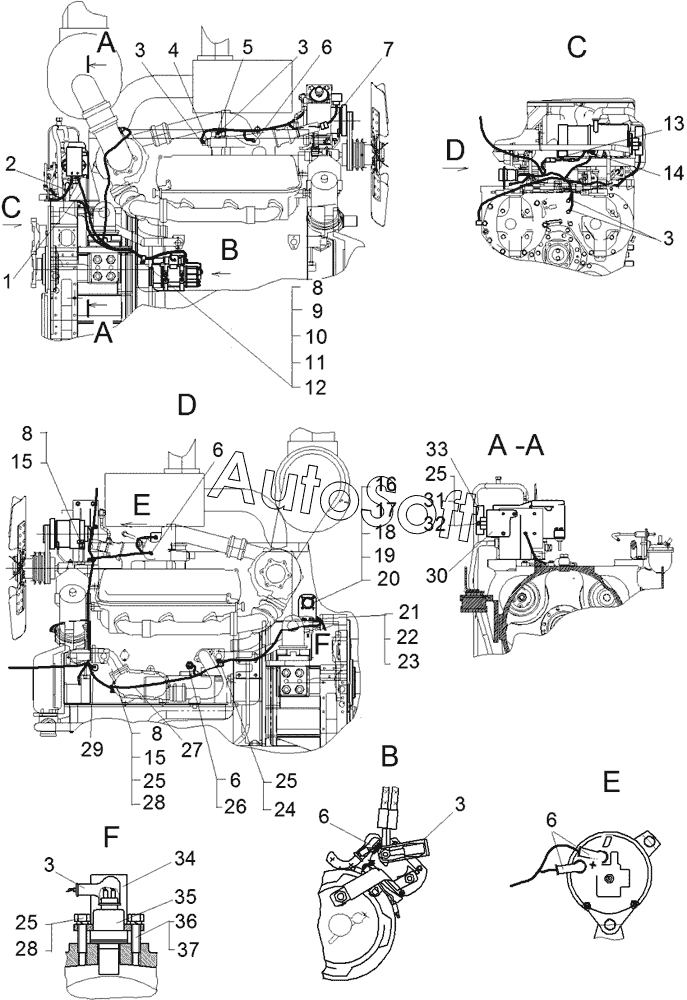

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-10-221СП | 1***П | Электрооборудование двигателя ЯМЗ | |
| 1 | 1***П | Провод 174А | |
| 2 | 1***П | Провод 144 | |
| 3 | 7***6 | Наконечник | |
| 4 | Т***В | Датчик ТМ 100-В | |
| 4 | Т***Т | Датчик указателя температуры | |
| 5 | Т***1 | Датчик сигнализатора температуры ТМ 111 | |
| 6 | 7***5 | Наконечник | |
| 7 | 6***П | Жгут 57 | |
| 8 | 7***4 | Прокладка | |
| 9 | 7***2 | Хомут | |
| 10 | Б***9 | Болт М14-8gх32.66.019 | |
| 11 | Ш***9 | Шайба 14.ОТ.65Г.09 | |
| 12 | 3***1 | Шайба | |
| 13 | 1***П | Жгут 3А | |
| 13 | 6***П | Жгут 24 | |
| 14 | 1***П | Жгут | |
| 14 | 6***П | Жгут 21 | |
| 15 | А***2 | Стяжка кабельная АВВ LUSА-SYSТЕМ 120/2 | |
| 16 | 1***П | Кронштейн | |
| 17 | В***9 | Винт В.М6-6gх18.58.019 | |
| 18 | Г***9 | Гайка | |
| 19 | Ш***9 | Шайба 6Т.65Г.09 | |
| 20 | 3***1 | Шайба | |
| 21 | Б***9 | Болт | |
| 22 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 23 | 3***1 | Шайба | |
| 24 | М***В | Датчик | |
| 24 | М***Т | Датчик | |
| 25 | 1***П | Жгут 2А | |
| 26 | Ш***9 | Шайба 8Т.65Г.09 | |
| 27 | Б***9 | Болт | |
| 28 | 3***9 | Датчик указателя давления | |
| 29 | 1***П | Кронштейн | |
| 30 | Б***9 | Болт М8-6gх45.88.35.019 | |
| 31 | 3***6 | Шайба | |
| 32 | П***0 | Розетка | |
| 32 | П***Т | Розетка | |
| 33 | С***н | Стакан | |
| 34 | 1***М | Датчик скорости | |
| 35 | 3***4 | Прокладка | |
| 36 | Ш***а | Шайба | |
| 37 | 4***7 | Скоба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
