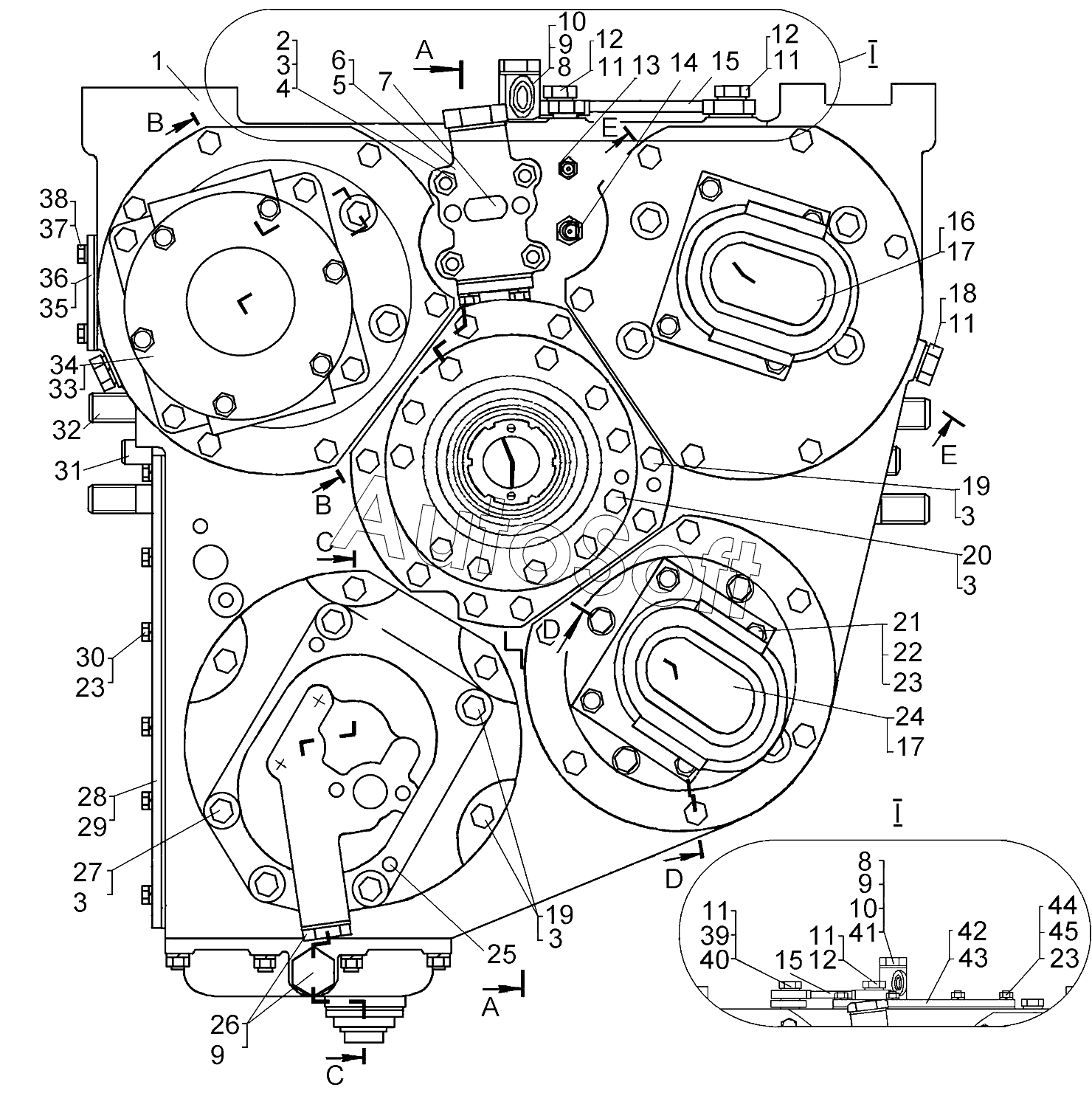

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14 (2010). Гидротрансформатор с редуктором приводов
1
2
3
3
3
3
3
4
5
6
7
8
8
9
9
9
10
10
11
11
11
11
11
12
12
12
13
14
15
15
16
17
17
18
19
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-14-14СП | 6***П | Гидротрансформатор с редуктором приводов | |
| 1 | 6***2 | Корпус | |
| 1 | 7***1 | Корпус | |
| 2 | Г***9 | Гайка М12х1,25-7Н.6.019 | |
| 3 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 4 | 7***7 | Шпилька | |
| 5 | 7***7 | Прокладка | |
| 6 | 6***П | Клапан | |
| 7 | 6***П | Корпус | |
| 8 | 7***5 | Штуцер | |
| 8 | 7***9 | Болт поворотного угольника | |
| 9 | 2***2 | Кольцо 27х35 МН 4152-62 | |
| 10 | 7***П | Труба | |
| 11 | 1***2 | Кольцо 14х20 МН 4152-62 | |
| 12 | 7***1 | Болт поворотного угольника | |
| 13 | М***Д | Датчик аварийного давления ММ-126Д | |
| 13 | М***Т | Датчик аварийного давления ММ-126Д-Т | |
| 14 | Т***В | Датчик ТМ 100-В | |
| 14 | Т***Т | Датчик указателя температуры | |
| 15 | 1***П | Трубка | |
| 16 | Н***Л | Насос | |
| 17 | 7***1 | Прокладка | |
| 18 | 3***1 | Пробка | |
| 19 | Б***9 | Болт | |
| 20 | Б***9 | Болт | |
| 21 | 7***4 | Шпилька | |
| 22 | 7***9 | Гайка | |
| 23 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 24 | Н***Л | Насос НШ 50А-3Л | |
| 25 | 7***8 | Штифт | |
| 26 | 7***4 | Пробка | |
| 27 | Б***9 | Болт | |
| 28 | 7***9 | Прокладка | |
| 29 | 6***7 | Крышка | |
| 30 | Б***9 | Болт | |
| 31 | 7***0 | Штифт | |
| 32 | 7***6 | Шпилька | |
| 33 | 7***8 | Прокладка | |
| 34 | Н***Л | Насос | |
| 35 | 7***4 | Прокладка | |
| 36 | 6***4 | Крышка | |
| 36 | 7***6 | Крышка | |
| 37 | Ш***9 | Шайба 8Т.65Г.09 | |
| 38 | Б***9 | Болт | |
| 39 | 7***8 | Болт поворотного угольника | |
| 40 | 6***6 | Втулка | |
| 41 | 6***5 | Втулка | |
| 42 | 6***4 | Крышка | |
| 43 | 7***7 | Прокладка | |
| 44 | 7***1 | Шпилька М10 3р/6gх30.88.38ХС.019 | |
| 45 | Г***9 | Гайка |
