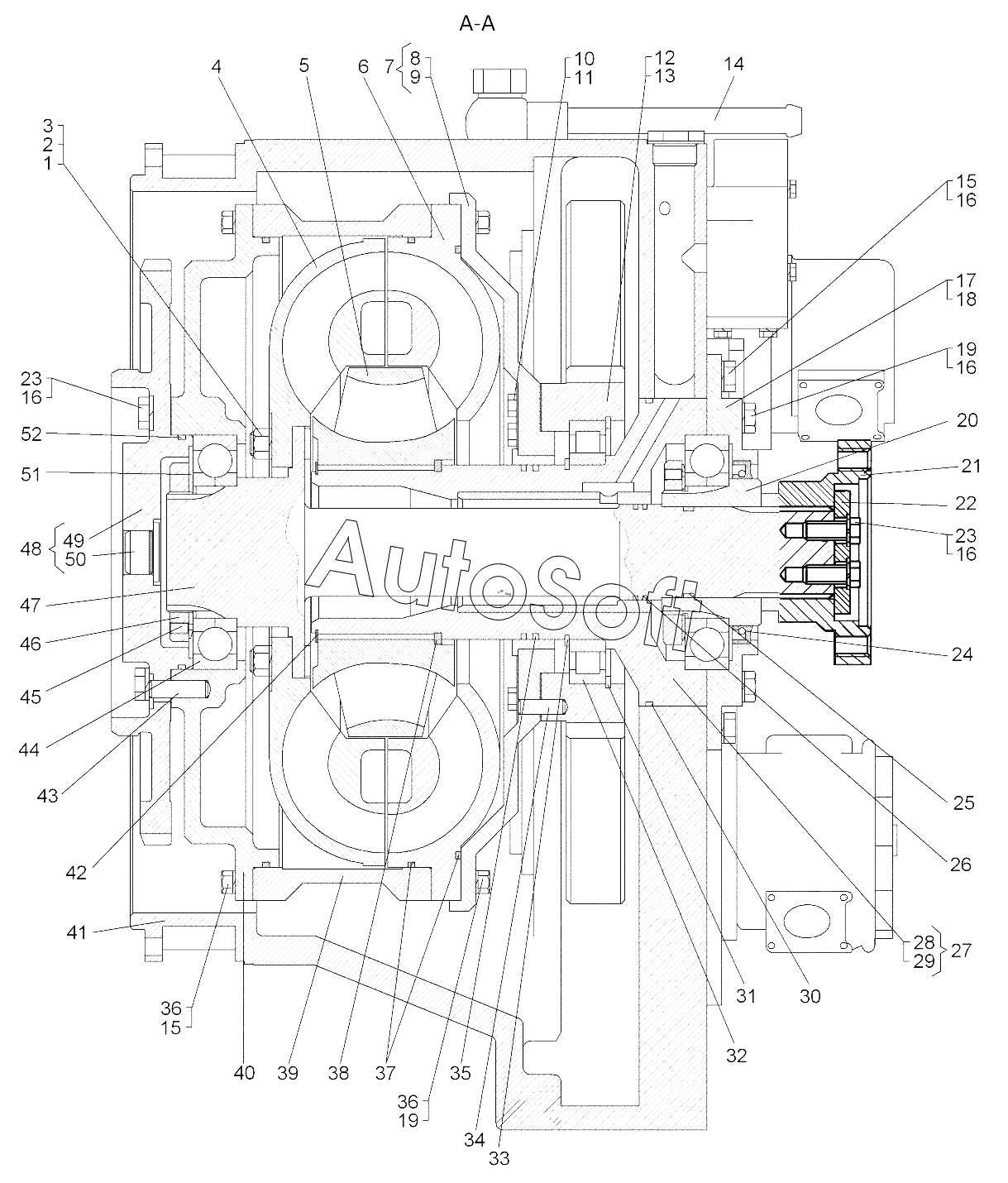

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14 (2010). Гидротрансформатор с редуктором приводов - продолжение
41
28
29
30
31
32
33
34
35
36
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
52
14
1
2
3
4
5
6
7
8
9
10
11
12
13
15
15
16
16
16
16
17
18
19
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-14-14СП | 6***П | Гидротрансформатор с редуктором приводов | |
| 1 | Г***9 | Гайка | |
| 2 | 7***7 | Пластина | |
| 3 | 1***9 | Стяжка | |
| 3 | 1***1 | Стяжка | |
| 4 | 1***1 | Колесо турбинное | |
| 5 | 1***3 | Колесо реакторное | |
| 6 | 1***2 | Колесо насосное | |
| 7 | 6***П | Корпус | |
| 8 | 6***1 | Корпус | |
| 9 | 6***3 | Втулка | |
| 10 | 7***2 | Болт | |
| 11 | 7***9 | Пластина стопорная | |
| 12 | 6***7 | Колесо зубчатое | |
| 13 | 7***3 | Прокладка | |
| 14 | 7***П | Труба | |
| 15 | Б***9 | Болт | |
| 16 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 17 | 6***0 | Крышка | |
| 17 | 6***8 | Крышка | |
| 18 | 7***2 | Прокладка | |
| 19 | Б***9 | Болт | |
| 20 | 6***9 | Втулка | |
| 21 | 6***6 | Муфта | |
| 22 | 6***2 | Крышка | |
| 23 | 7***9 | Болт М12х1,25-6gх 32.88.45Х.019 | |
| 24 | D***1 | Манжета | |
| 25 | 3***9 | Кольцо уплотнительное | |
| 26 | 6***3 | Кольцо | |
| 27 | 6***П | Ось | |
| 28 | 6***9 | Ось | |
| 29 | 6***2 | Втулка | |
| 30 | 7***5 | Кольцо | |
| 31 | 7***1 | Кольцо | |
| 32 | 3***4 | Подшипник | |
| 33 | 7***6 | Кольцо | |
| 34 | 7***1 | Штифт | |
| 35 | 7***1 | Кольцо | |
| 36 | 7***5 | Планка | |
| 37 | 7***3 | Кольцо | |
| 38 | 1***8 | Кольцо | |
| 39 | 7***9 | Корпус | |
| 40 | 7***4 | Корпус | |
| 41 | 6***2 | Корпус | |
| 41 | 7***1 | Корпус | |
| 42 | 7***1 | Кольцо В110 | |
| 43 | 7***9 | Штифт | |
| 44 | 1***8 | Подшипник | |
| 44 | 1***3 | Подшипник | |
| 44 | 6***8 | Подшипник | |
| 45 | В***9 | Винт В.М8-8gх16.14Н.019 | |
| 46 | 7***6 | Гайка | |
| 47 | 6***0 | Вал | |
| 48 | 7***П | Опора | |
| 49 | 7***9 | Опора | |
| 50 | 7***0 | Заглушка | |
| 51 | 7***0 | Пластина стопорная | |
| 52 | 1***2 | Кольцо 155-160-36-2-2 |
