Каталог запасных частей к технике: ЧТЗ Бульдозер Б14 (2010). Гидротрансформатор с редуктором приводов - продолжение
42
29
30
30
31
32
33
34
35
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
55
14
14
1
2
2
3
3
4
4
4
4
5
5
5
5
5
5
6
6
6
7
7
7
7
7
7
7
8
8
8
9
9
10
10
11
12
12
13
15
15
15
16
16
17
18
19
20
21
22
23
23
24
25
26
27
27

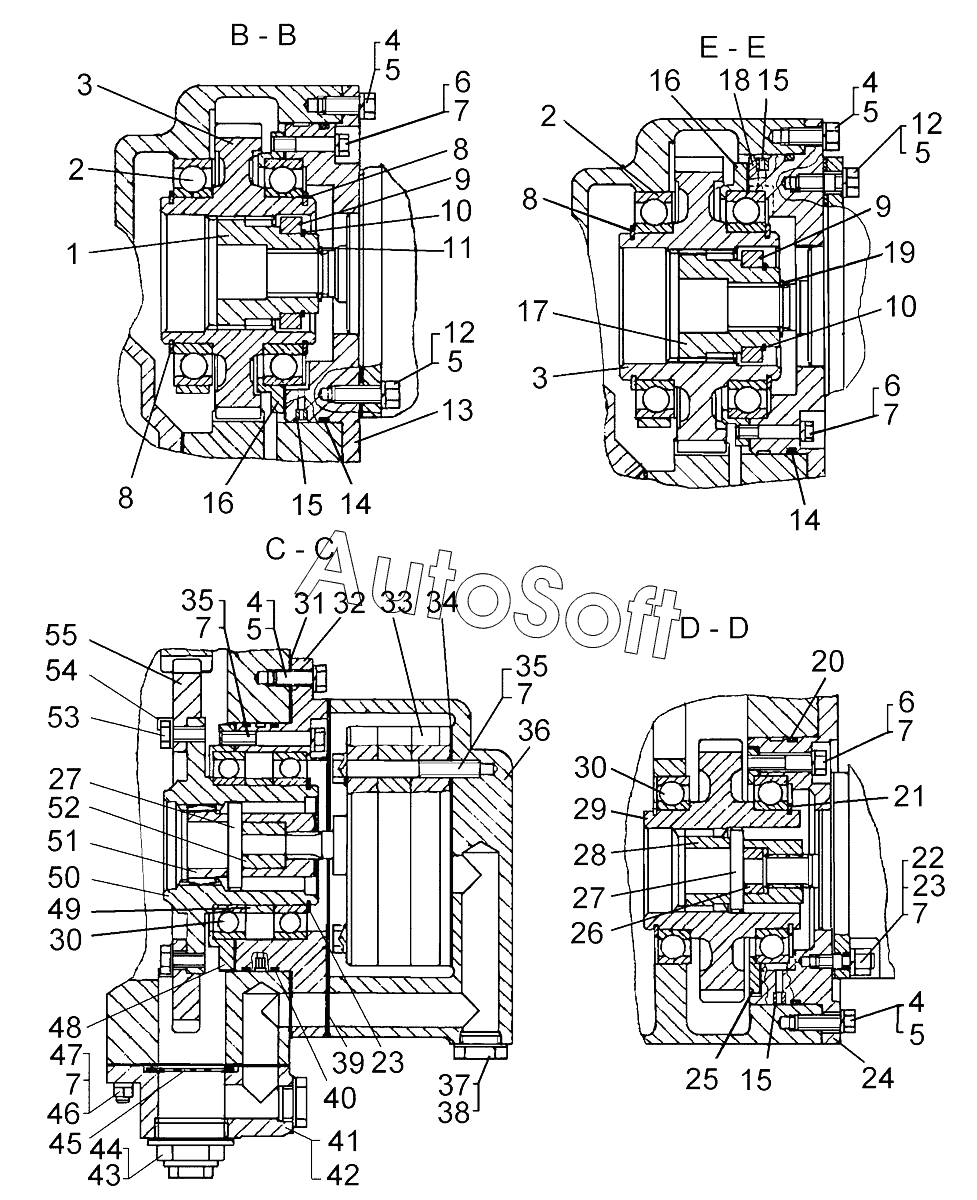

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-14-14СПсучетом700-18-4047СБ | 6***Б | Гидротрансформатор с редуктором приводов | |
| 1 | 6***3 | Муфта | |
| 2 | 1***2 | Подшипник | |
| 3 | 6***8 | Колесо зубчатое | |
| 4 | Б***9 | Болт | |
| 5 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 6 | Б***9 | Болт | |
| 7 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 8 | 7***1 | Кольцо В110 | |
| 9 | 6***1 | Втулка | |
| 10 | 7***7 | Кольцо В60 | |
| 11 | 7***4 | Кольцо | |
| 12 | 7***9 | Болт М12х1,25-6gх 32.88.45Х.019 | |
| 13 | 6***2 | Корпус | |
| 14 | 7***5 | Кольцо | |
| 15 | 6***5 | Жиклер | |
| 16 | 1***4 | Крышка | |
| 17 | 6***1 | Муфта | |
| 18 | 6***4 | Корпус | |
| 19 | 7***2 | Кольцо В25.Ц9хр.т. | |
| 20 | 7***5 | Кольцо | |
| 21 | 7***4 | Кольцо В90 | |
| 22 | 7***9 | Гайка | |
| 23 | 7***4 | Шпилька | |
| 24 | 6***3 | Корпус | |
| 25 | 6***2 | Крышка | |
| 26 | 6***3 | Втулка | |
| 27 | 7***1 | Штифт | |
| 28 | 6***1 | Муфта | |
| 29 | 6***9 | Колесо зубчатое | |
| 30 | 1***8 | Подшипник шариковый радиальный однорядный | |
| 31 | 7***8 | Прокладка | |
| 32 | 6***1 | Корпус | |
| 33 | 5***П | Насос | |
| 33 | Н***Б | Насос НМШ 25 Б | |
| 34 | 7***9 | Прокладка | |
| 35 | Б***9 | Болт М10-6gх70.58.019 | |
| 36 | 6***5 | Корпус | |
| 37 | 7***4 | Пробка | |
| 38 | 2***2 | Кольцо 27х35 МН 4152-62 | |
| 39 | 7***6 | Прокладка | |
| 40 | 7***0 | Кольцо | |
| 41 | 6***0 | Поддон | |
| 42 | 7***1 | Прокладка | |
| 43 | 4***П | Кольцо | |
| 44 | 5***П | Клапан слива | |
| 45 | 1***П | Сетка | |
| 46 | 7***1 | Шпилька М10 3р/6gх30.88.38ХС.019 | |
| 47 | Г***9 | Гайка | |
| 48 | 6***9 | Крышка | |
| 49 | 1***8 | Втулка | |
| 50 | 1***7 | Ступица | |
| 51 | 6***2 | Муфта | |
| 52 | 6***0 | Втулка | |
| 53 | Б***9 | Болт 3М12-6gх25.88.38ХС.019 | |
| 54 | 7***5 | Пластина стопорная | |
| 55 | 6***0 | Колесо зубчатое |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
