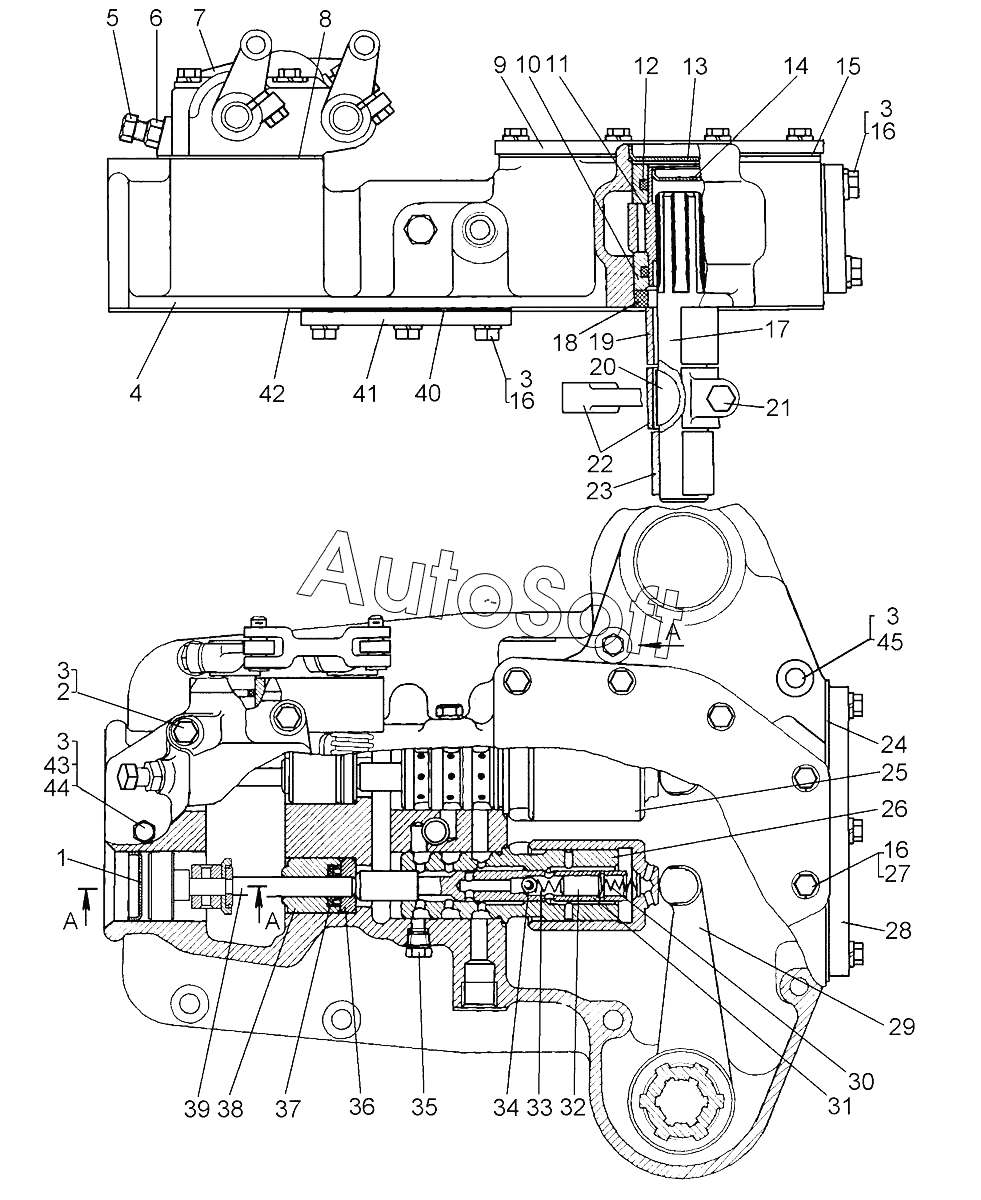

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14 (2010). Сервомеханизм управления поворотом
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
1
2
3
3
3
3
3
4
5
6
7
8
9
10
11
13
14
15
16
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-17-2СП | 6***П | Сервомеханизм | |
| 1 | 1***9 | Заглушка | |
| 2 | Б***9 | Болт М10-6gх70.58.019 | |
| 3 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 4 | 5***П | Корпус | |
| 5 | 7***0 | Болт | |
| 6 | Г***9 | Гайка | |
| 7 | 6***П | Корпус | |
| 8 | 7***1 | Прокладка | |
| 9 | 2***1 | Крышка | |
| 10 | 2***2 | Втулка | |
| 11 | 1***0 | Муфта | |
| 12 | 0***5 | Кольцо 042-050-46-2-5 | |
| 13 | 1***1 | Заглушка | |
| 14 | 0***5 | Заглушка | |
| 15 | 7***9 | Прокладка | |
| 16 | Б***8 | Болт М10-6gх30.58 | |
| 17 | 5***5 | Валик | |
| 18 | 7***2 | Кольцо-прокладка | |
| 19 | 5***7 | Втулка | |
| 20 | 7***9 | Шпонка | |
| 21 | 2***6 | Болт | |
| 22 | 5***4 | Рычаг | |
| 23 | 5***6 | Втулка | |
| 24 | 4***1 | Прокладка | |
| 25 | 2***1 | Поршень | |
| 26 | 1***1 | Гильза | |
| 27 | 4***2 | Кольцо | |
| 28 | 5***5 | Крышка | |
| 29 | 1***2 | Рычаг | |
| 30 | 7***9 | Пружина | |
| 31 | 2***6 | Золотник | |
| 32 | 7***2 | Штифт | |
| 33 | 3***1 | Пружина | |
| 34 | Б***0 | Шарик Б10-200 | |
| 35 | 3***1 | Пробка | |
| 36 | 1***9 | Кольцо | |
| 37 | 7***5 | Манжета | |
| 38 | 2***4 | Втулка | |
| 39 | 6***П | Толкатель | |
| 40 | 7***7 | Прокладка | |
| 41 | 5***1 | Крышка | |
| 42 | 4***6 | Прокладка | |
| 43 | 5***2 | Втулка | |
| 44 | Б***9 | Болт | |
| 45 | Б***9 | Болт М10-6gх130.58.019 |
