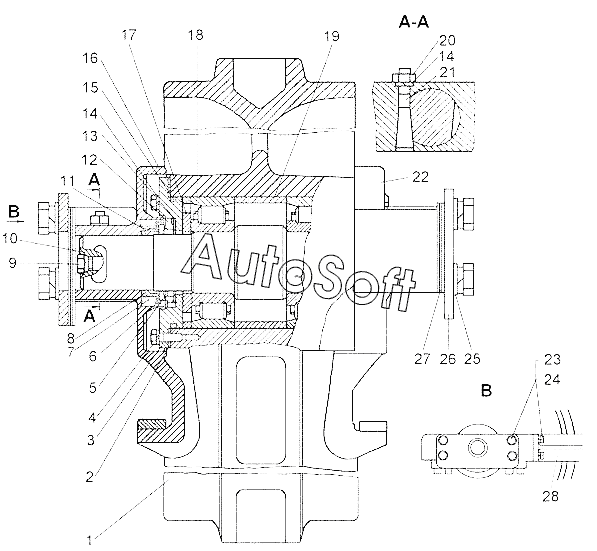

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14 (2010). Колеса натяжные
22
16
17
18
19
20
21
15
23
24
25
26
27
28
7
1
2
3
4
5
6
8
9
10
11
12
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-21-305-05СП | 5***П | Колесо натяжное | |
| 50-21-306-05СП | 5***П | Колесо натяжное | |
| 1 | 5***2 | Колесо натяжное | |
| 2 | 2***1 | Прокладка | |
| 3 | 2***П | Шайба | |
| 4 | 2***6 | Болт | |
| 4 | Б***9 | Болт М12-6gх30.88.35.019 | |
| 5 | 2***6 | Кольцо | |
| 6 | 2***0 | Обойма | |
| 7 | 7***8 | Пружина | |
| 8 | К***2 | Манжета | |
| 9 | 7***0 | Пробка | |
| 10 | 2***3 | Ось | |
| 10 | 2***1 | Ось | |
| 11 | 7***9 | Кольцо | |
| 12 | 2***7 | Кольцо | |
| 13 | К***9 | Прокладка | |
| 14 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 15 | К***5 | Кольцо | |
| 16 | 5***П | Опора | |
| 17 | 2***9 | Шайба | |
| 18 | 2***2 | Подшипник 2614 К2 | |
| 18 | 2***4 | Подшипник 272614 | |
| 19 | 5***9 | Втулка | |
| 19 | 5***2 | Втулка | |
| 20 | 7***4 | Гайка | |
| 21 | 1***5 | Стопор | |
| 22 | 5***П | Опора | |
| 23 | 2***4 | Болт | |
| 23 | 2***1 | Болт | |
| 23 | Б***9 | Болт М20х60.109.019 | |
| 24 | Ш***9 | Шайба 20.ОТ.65Г.09 | |
| 25 | 3***9 | Шайба 20х4.02.10ЮА.019 | |
| 26 | 5***3 | Крышка | |
| 27 | 5***4 | Прокладка | |
| 28 | 5***3 | Вилка |
