Каталог запасных частей к технике: ЧТЗ Бульдозер Б14 (2010). Инструментальные ящики
26
18
18
18
19
19
19
19
20
21
22
23
24
25
17
17
27
28
29
30
31
31
32
33
9
1
2
3
4
4
5
6
7
8
10
11
12
13
13
14
15
16

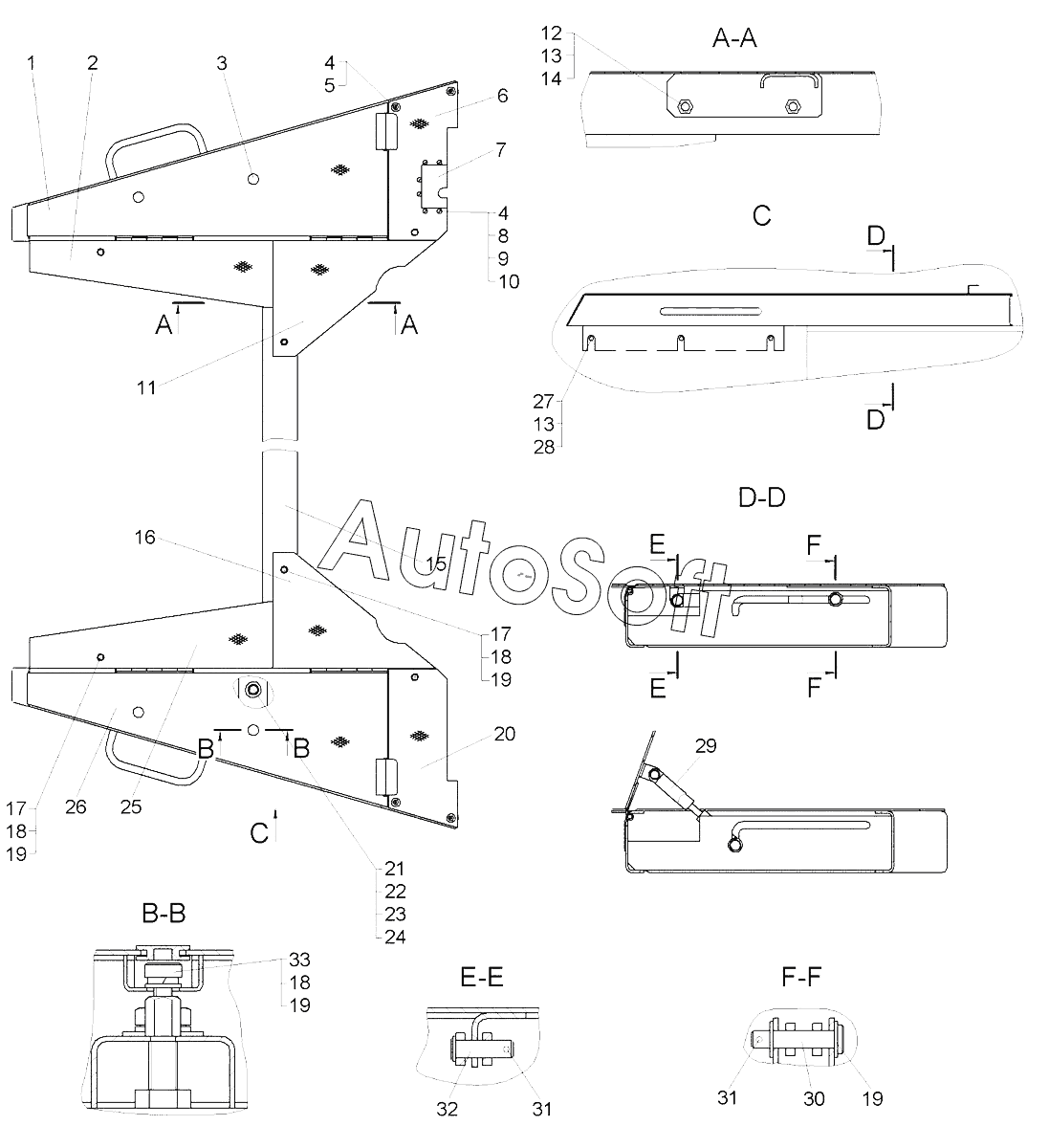

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-24-7СП | 1***П | Инструментальные ящики | |
| 1 | 1***П | Ящик | |
| 2 | 1***П | Крышка | |
| 3 | 7***5 | Пробка | |
| 4 | 3***3 | Шайба | |
| 5 | Е***6 | Винт специальный | |
| 6 | 1***4 | Лист | |
| 7 | 7***4 | Пластина | |
| 8 | Г***9 | Гайка | |
| 9 | В***8 | Винт В.М6-6gх18.58.Ц9.ч | |
| 10 | Ш***9 | Шайба 6Т.65Г.09 | |
| 11 | 1***П | Крышка | |
| 12 | Б***9 | Болт | |
| 13 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 14 | Ш***2 | Шайба 12х2.02 | |
| 15 | 1***П | Балка | |
| 16 | 1***П | Крышка | |
| 17 | Б***9 | Болт | |
| 18 | Ш***9 | Шайба 10Т.65Г.О9 | |
| 19 | Ш***9 | Шайба 10.02.019 | |
| 20 | 1***3 | Лист | |
| 21 | 7***1 | Болт | |
| 22 | 3***2 | Шайба | |
| 23 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 24 | Ш***1 | Шайба 16х2,5.01 | |
| 25 | 1***П | Крышка | |
| 26 | 1***П | Ящик | |
| 27 | Г***9 | Гайка | |
| 28 | Ш***9 | Шайба 12.02.019 | |
| 29 | 1***П | Упор | |
| 30 | 7***2 | Ось | |
| 31 | Ш***9 | Шплинт 2х16.019 | |
| 32 | 7***5 | Ось | |
| 33 | 6***6 | Болт |
