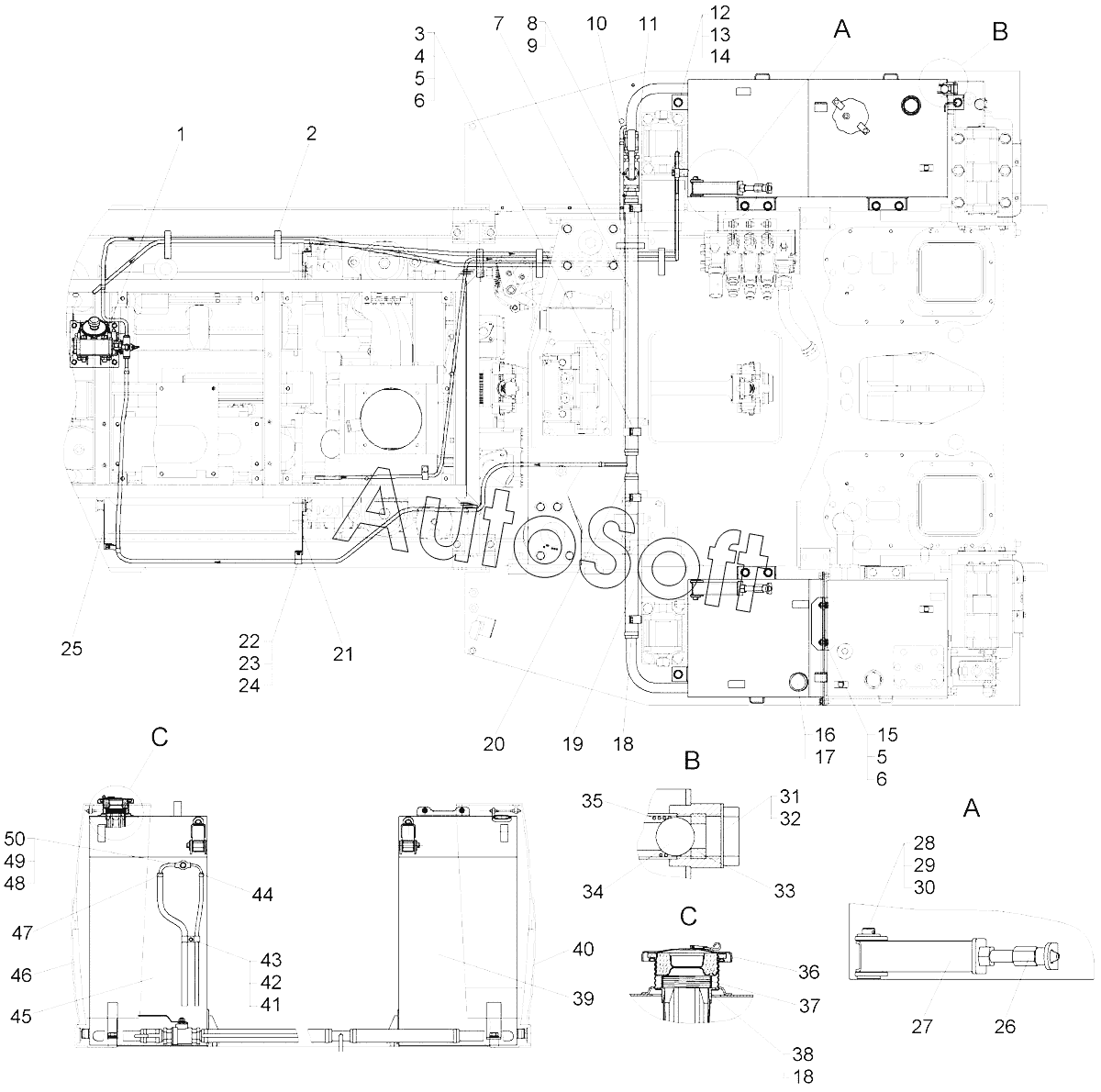

Каталог запасных частей к технике: ЧТЗ Бульдозер Б14 (2010). Установка топливных баков
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
50
13
1
2
3
4
5
5
6
6
7
8
9
10
11
12
14
15
16
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 114-25-1СП | 1***П | Установка топливных баков | |
| 1 | 1***П | Система трубопроводов топлива | |
| 2 | A***2 | Кабельная стяжка ABB LUSA SYSTEM 200/2 | |
| 3 | 7***5 | Хомут | |
| 4 | Б***9 | Болт | |
| 5 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 6 | Ш***9 | Шайба 10.01.10.019 | |
| 7 | 7***1 | Рукав | |
| 8 | 7***П | Панель бака | |
| 9 | 7***5 | Прокладка | |
| 10 | К***m | Кран шаровый | |
| 11 | 7***3 | Рукав | |
| 12 | 3***8 | Шайба | |
| 13 | Б***9 | Болт | |
| 14 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 15 | Б***9 | Болт | |
| 16 | 6***8 | Корпус | |
| 17 | 7***2 | Прокладка | |
| 18 | 3***2 | Хомут червячный | |
| 19 | 7***2 | Рукав | |
| 20 | 1***П | Тройник | |
| 21 | 1***П | Тройник | |
| 22 | 7***4 | Прокладка | |
| 23 | 7***7 | Хомутик | |
| 24 | Г***9 | Гайка | |
| 25 | 1***П | Кронштейн | |
| 26 | 1***6 | Упор | |
| 27 | 1***П | Рычаг | |
| 28 | 1***П | Палец | |
| 29 | 3***1 | Шайба | |
| 30 | Ш***5 | Шплинт 3,2х25 | |
| 31 | 7***5 | Пробка | |
| 32 | 3***2 | Кольцо 30х36 МН 4152-62 | |
| 33 | 7***3 | Седло | |
| 34 | Ш***0 | Шарик Б 25,4-100 | |
| 35 | 3***5 | Пружина | |
| 36 | 1***П | Кронштейн | |
| 37 | 7***3 | Пружина | |
| 38 | 5***П | Крышка | |
| 39 | 1***П | Бак топливный | |
| 40 | 5***П | Фильтр 160Б | |
| 41 | Ш***9 | Шайба 6Т.65Г 019 | |
| 42 | Б***9 | Болт М6-6gх12.88.35.019 | |
| 43 | 7***3 | Хомут | |
| 44 | 8***2 | Хомут червячный | |
| 45 | 1***П | Бак топливный | |
| 46 | 7***П | Панель бака | |
| 47 | 1***2 | Хомут червячный | |
| 48 | 7***6 | Штуцер | |
| 49 | 5***8 | Кольцо | |
| 50 | 1***П | Патрубок |
