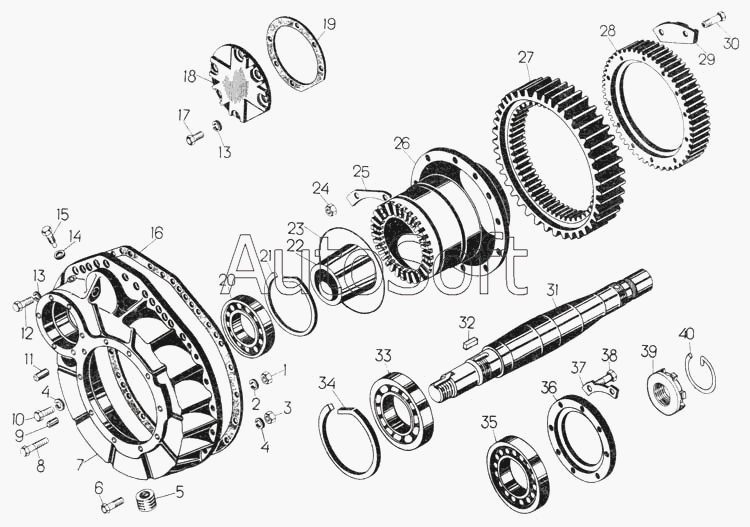

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Детали бортовых редукторов (кожух, полуось, подшипники, ступица, шестерни)
31
22
23
24
25
26
26
27
28
29
30
31
22
32
33
34
35
36
37
38
39
40
40
11
1
2
3
4
5
6
7
7
8
9
10
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Полуось | П***ь | Полуось | |
| 1 | 3***4 | Гайка | |
| 2 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 3 | 3***6 | Гайка | |
| 4 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 5 | 1***П | Пробка | |
| 6 | 2***7 | Болт | |
| 7 | 5***1 | Кожух | |
| 7 | 5***2 | Кожух | |
| 8 | 7***0 | Болт | |
| 9 | 7***3 | Штифт | |
| 10 | 2***7 | Болт | |
| 11 | 7***0 | Штифт | |
| 12 | Б***9 | Болт М12-6gх50.58.019 | |
| 13 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 14 | К***2 | Кольцо 014-018-25-2-2 | |
| 15 | 6***8 | Стопор | |
| 16 | 7***2 | Прокладка | |
| 17 | 2***6 | Болт | |
| 18 | 5***1 | Крышка | |
| 19 | 7***9 | Прокладка | |
| 20 | П***М | Подшипник 2224КМ | |
| 21 | 1***3 | Кольцо | |
| 22 | 2***1 | Втулка | |
| 22 | 2***4 | Втулка | |
| 23 | 7***3 | Кольцо | |
| 24 | 7***8 | Гайка | |
| 25 | 7***2 | Пластина | |
| 26 | 4***П | Ступица | |
| 26 | 5***П | Ступица | |
| 27 | 6***1 | Шестерня | |
| 28 | 6***2 | Венец | |
| 29 | 5***9 | Планка | |
| 30 | 7***6 | Болт | |
| 31 | 2***0 | Полуось | |
| 31 | 2***7 | Диск | |
| 32 | 7***7 | Шпонка | |
| 33 | П***А | Подшипник 228А | |
| 34 | 7***1 | Кольцо | |
| 35 | П***М | Подшипник 70-2228КМ | |
| 36 | 2***2 | Крышка | |
| 37 | 7***0 | Пластина | |
| 38 | 7***3 | Болт | |
| 39 | 1***1 | Гайка | |
| 40 | 1***4 | Кольцо | |
| 40 | 1***4 | Кольцо |
