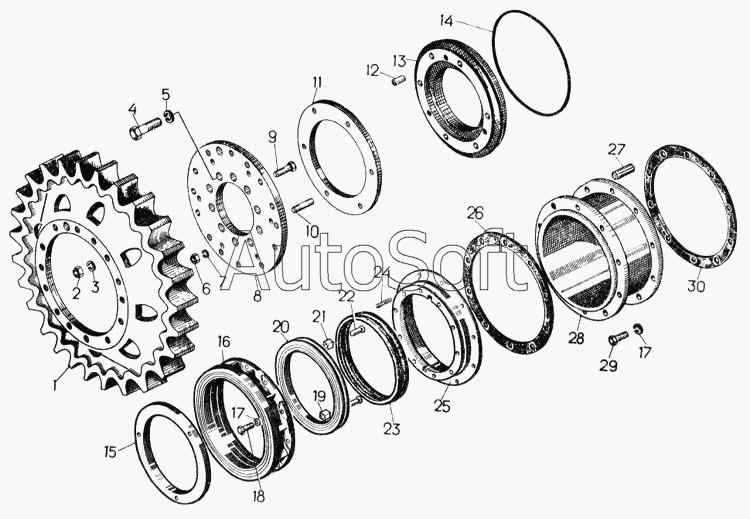

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Детали бортовых редукторов (ведущее колесо, лабиритное уплотнение, проставка, крепежные детали)
23
13
14
15
16
17
17
18
20
21
22
12
24
25
26
27
28
29
30
30
3
1
2
3
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-19-109-СП | 2***П | Диск | |
| 24-19-114-СП | 2***П | Уплотнение | |
| 24-19-119-СП | 2***П | Уплотнение | |
| 50-19-156-СП | 5***П | Лабиринт | |
| 50-19-157СП | 5***П | Венец ведущего колеса в сборе | |
| 1 | 5***1 | Венец ведущего колеса | |
| 2 | 3***4 | Гайка | |
| 3 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 3 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 3 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 4 | 7***9 | Болт | |
| 5 | Ш***9 | Шайба 27 65Г 09 | |
| 6 | 3***0 | Гайка | |
| 7 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 8 | 5***8 | Фланец | |
| 9 | 7***1 | Болт | |
| 10 | 7***2 | Шпилька | |
| 11 | 5***9 | Проставка | |
| 12 | 7***9 | Штифт | |
| 13 | 5***0 | Лабиринт | |
| 14 | 7***3 | Кольцо | |
| 15 | 2***7 | Диск | |
| 16 | 2***7 | Лабиринт | |
| 17 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 18 | Б***9 | Болт М10х40.58.019 | |
| 20 | 2***1 | Диск | |
| 21 | 2***2 | Сухарик | |
| 22 | 7***7 | Палец | |
| 23 | 7***2 | Манжета | |
| 24 | 7***6 | Пружина | |
| 25 | 2***1 | Фланец | |
| 26 | 7***8 | Прокладка | |
| 27 | 7***2 | Штифт | |
| 28 | 2***П | Проставка | |
| 29 | Б***9 | Болт М10х30.58.019 | |
| 30 | 7***8 | Прокладка | |
| 30 | 7***8 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
