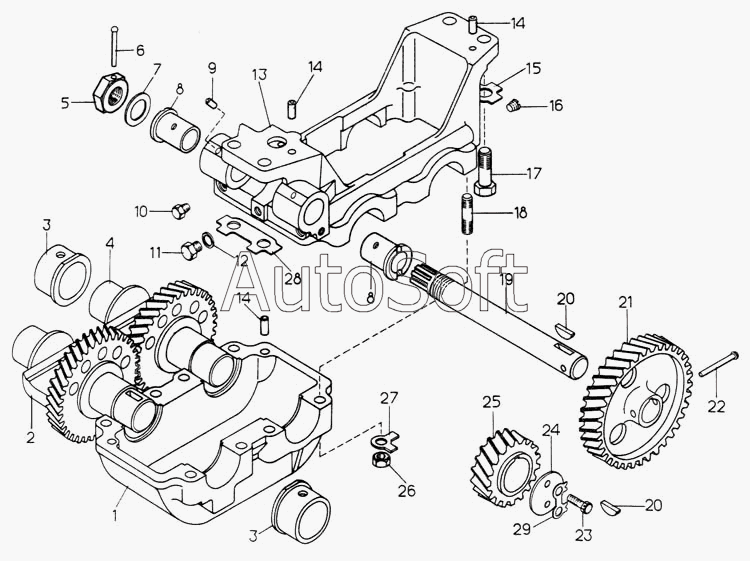

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Уравновешивающий механизм
22
14
14
14
15
16
17
18
19
20
20
21
13
23
24
25
26
27
28
29
5
1
2
3
3
4
6
7
8
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-66-103СП | 5***П | Корпус | |
| 51-66-104СП | 5***П | Корпус | |
| 51-66-106СП | 5***П | Валик в сборе с шестерней | |
| 51-66-1СП | 5***П | Уравновешивающий механизм | |
| 51-66-1СП | 5***П | Уравновешивающий механизм | |
| 1 | 5***2 | Поддон | |
| 2 | 5***6 | Противовес | |
| 3 | 5***3 | Втулка | |
| 4 | 5***7 | Противовес | |
| 5 | 7***9 | Гайка | |
| 6 | 7***1 | Штифт | |
| 7 | 5***0 | Кольцо | |
| 8 | 5***9 | Втулка | |
| 9 | 7***5 | Штифт | |
| 10 | 3***1 | Пробка | |
| 11 | 3***1 | Пробка | |
| 12 | 5***8 | Кольцо | |
| 13 | 5***6 | Корпус | |
| 14 | 7***8 | Штифт | |
| 15 | 7***6 | Пластина | |
| 16 | 3***2 | Пробка | |
| 17 | 2***9 | Болт | |
| 18 | 7***3 | Шпилька | |
| 19 | 5***2 | Валик промежуточный | |
| 20 | 7***1 | Шпонка | |
| 21 | 5***3 | Шестерня | |
| 22 | 7***6 | Штифт | |
| 23 | Б***9 | Болт М8х20.58.019 | |
| 24 | 5***2 | Шайба | |
| 25 | 5***1 | Шестерня | |
| 26 | Г***9 | Гайка М12х1,25-6.019 | |
| 27 | 7***7 | Шайба | |
| 28 | 7***7 | Пластина | |
| 29 | 7***5 | Шайба |
