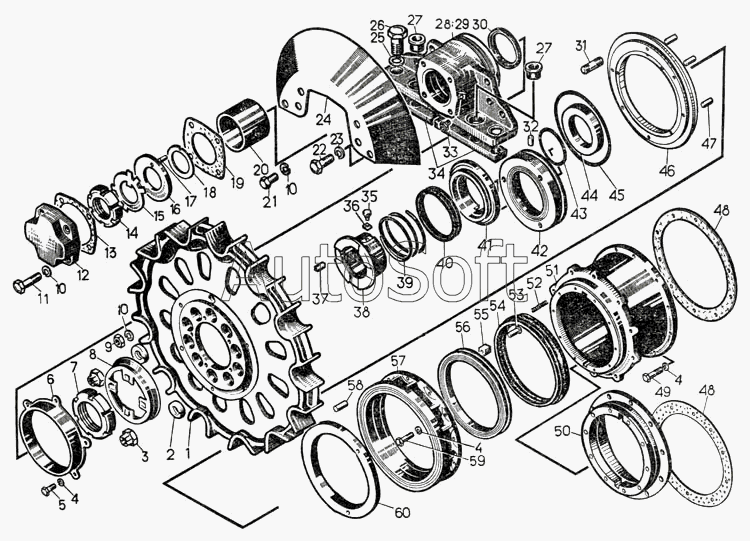

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Редукторы бортовые (продолжение)
30
39
38
37
36
35
34
33
32
31
40
29
28
27
27
26
25
24
23
22
21
51
60
59
58
58
56
55
54
53
52
20
50
49
48
48
47
45
44
43
42
41
1
10
10
10
19
18
17
16
15
14
13
12
11
9
8
7
6
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15-19-15 | 1***5 | Козырек | |
| 18-19-19 | 1***9 | Втулка | |
| 18-19-23 | 1***3 | Втулка | |
| 19454-СП | 1***П | Шайба | |
| 20-19-123-СП | 2***П | Уплотнение | |
| 20-19-124-СП | 2***П | Уплотнение | |
| 20-19-125-СП | 2***П | Диск | |
| 20-19-130-СП | 2***П | Проставка | |
| 21-19-103-СП | 2***П | Подшипник концевой | |
| 21-19-103-СП | 2***П | Подшипник концевой | |
| 21-19-104-СП | 2***П | Подшипник концевой | |
| 21-19-104-СП | 2***П | Подшипник концевой | |
| 24-19-109-СП | 2***П | Диск | |
| 24-19-114-СП | 2***П | Уплотнение | |
| 24-19-119-СП | 2***П | Уплотнение | |
| 50-19-156-СП | 5***П | Лабиринт | |
| 50-9-170 | 5***0 | Лабиринт | |
| 700-40-5958 | 7***8 | Прокладка | |
| 700-40-5958 | 7***8 | Прокладка | |
| Шайба 10 ОТ 65Г 09 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| Шайба 10 ОТ 65Г 09 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 1 | 5***9 | Колесо ведущее | |
| 2 | 1***9 | Втулка | |
| 3 | 7***7 | Гайка | |
| 4 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 5 | Б***9 | Болт М10х25.58.019 | |
| 6 | 1***5 | Щиток | |
| 7 | 7***7 | Гайка | |
| 8 | 1***5 | Козырек | |
| 9 | 3***0 | Гайка | |
| 10 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 11 | 2***9 | Болт | |
| 12 | 2***5 | Крышка | |
| 13 | 7***5 | Прокладка | |
| 14 | 1***7 | Гайка | |
| 15 | 7***0 | Шайба | |
| 16 | 1***5 | Шайба | |
| 17 | 7***6 | Штифт | |
| 18 | 1***8 | Прокладка | |
| 19 | 1***0 | Прокладка | |
| 20 | 1***3 | Втулка | |
| 21 | Б***9 | Болт М12х25.58.019 | |
| 22 | Б***9 | Болт М16х30.58.019 | |
| 23 | Ш***9 | Шайба 16 ОТ 65Г 09 | |
| 24 | 2***6 | Щиток | |
| 25 | Ш***9 | Шайба 20 ОТ 65Г 09 | |
| 26 | 2***2 | Болт | |
| 27 | 2***3 | Втулка | |
| 28 | 2***1 | Подшипник концевой | |
| 29 | 2***2 | Подшипник концевой | |
| 30 | М***2 | Манжета 2.2-90х120-2 | |
| 31 | 2***1 | Шпилька | |
| 32 | 3***0 | Штифт | |
| 33 | М***6 | Масленка 1.3.Ц6 | |
| 34 | 5***2 | Планка | |
| 35 | 1***6 | Палец | |
| 36 | 1***7 | Сухарик | |
| 37 | 2***3 | Заглушка | |
| 38 | 2***8 | Втулка | |
| 39 | 7***4 | Пружина | |
| 40 | 7***3 | Манжета | |
| 41 | 2***9 | Диск | |
| 42 | 5***6 | Диск | |
| 43 | К***2 | Кольцо 095-101-36-2-2 | |
| 44 | 2***8 | Кольцо | |
| 45 | 4***6 | Кольцо | |
| 47 | 7***9 | Штифт | |
| 48 | 7***8 | Прокладка | |
| 49 | Б***9 | Болт М10х30.58.019 | |
| 50 | 2***1 | Фланец | |
| 51 | 2***П | Проставка | |
| 52 | 7***6 | Пружина | |
| 53 | 7***7 | Палец | |
| 54 | 7***2 | Манжета | |
| 55 | 2***2 | Сухарик | |
| 56 | 2***1 | Диск | |
| 58 | 7***6 | Штифт | |
| 58 | 7***7 | Штифт | |
| 59 | Б***9 | Болт М10х35.58.019 | |
| 60 | 2***7 | Диск |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
