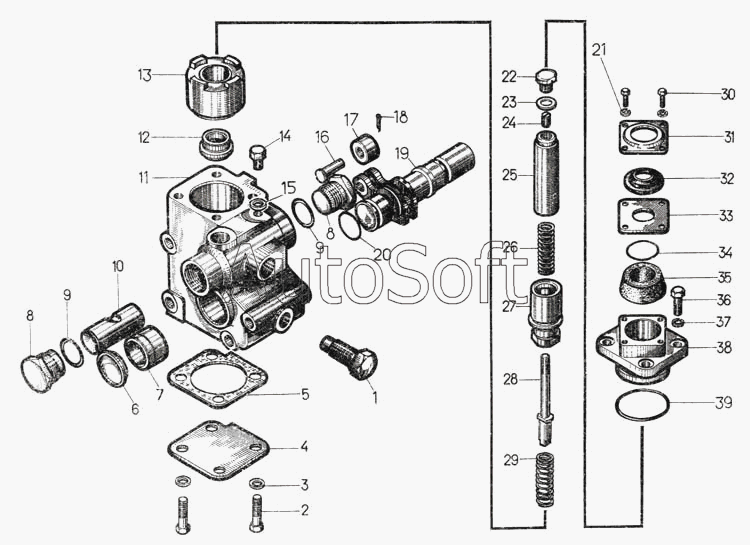

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Сервомеханизм муфты сцепления
30
19
20
21
22
23
24
25
26
27
28
29
18
31
32
32
33
34
35
36
37
38
39
8
8
1
2
3
4
5
6
7
9
9
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-15-118СП | 5***П | Сервомеханизм | |
| 50-15-120-СП | 5***П | Корпус | |
| 50-15-145СП | 5***П | Поршень | |
| 50-15-146СП | 5***П | Клапан | |
| 1 | 7***6 | Болт полый | |
| 2 | Б***9 | Болт М10х20.58.019 | |
| 3 | 4***2 | Кольцо | |
| 4 | 2***4 | Крышка | |
| 5 | 7***6 | Прокладка | |
| 6 | 2***5 | Заглушка | |
| 7 | 5***2 | Втулка | |
| 8 | 1***4 | Пробка | |
| 9 | 4***4 | Кольцо | |
| 9 | 4***4 | Кольцо | |
| 10 | 3***3 | Золотник | |
| 11 | 5***4 | Корпус | |
| 12 | 2***0 | Пята | |
| 13 | 5***3 | Поршень | |
| 14 | 2***8 | Болт | |
| 15 | 4***0 | Кольцо | |
| 16 | 1***7 | Палец | |
| 17 | 2***1 | Ролик | |
| 18 | Ш***2 | Шплинт 3,2х22 | |
| 19 | 5***3 | Вал | |
| 20 | 7***4 | Кольцо | |
| 21 | Ш***9 | Шайба 6Т 65Г 09 | |
| 22 | 2***7 | Пробка | |
| 23 | 5***8 | Кольцо | |
| 24 | 5***9 | Стопор | |
| 25 | 5***7 | Шток | |
| 26 | 7***1 | Пружина | |
| 27 | 5***4 | Клапан | |
| 28 | 5***8 | Стержень | |
| 29 | 7***2 | Пружина | |
| 30 | Б***9 | Болт М6х16.58.019 | |
| 31 | 2***6 | Крышка | |
| 32 | 7***1 | Воротник | |
| 32 | 7***1 | Воротник | |
| 33 | 2***7 | Пластина | |
| 34 | 4***8 | Кольцо | |
| 35 | М***6 | Манжета 3-48х28-6 | |
| 36 | Б***9 | Болт М10х30.58.019 | |
| 37 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 38 | 5***3 | Крышка | |
| 39 | 7***5 | Кольцо |
