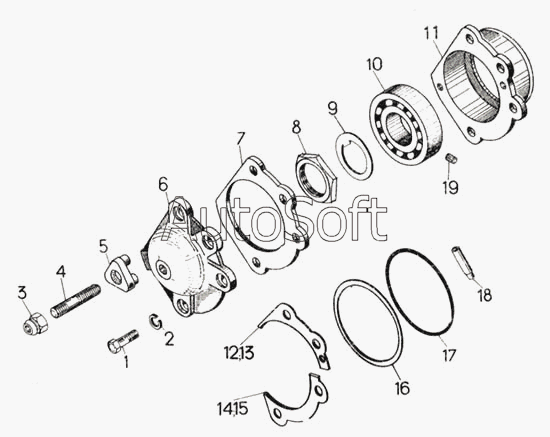

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Детали крепления валов 50-12-224СП и 50-12-297СП
10
19
18
17
16
15
14
13
12
11
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-12-278СП | 5***П | Подшипник со штифтом | |
| 1 | Б***9 | Болт М12х45.58.019 | |
| 2 | Ш***9 | Шайба 12 ОТ 65Г09 | |
| 3 | 7***0 | Гайка | |
| 4 | 2***1 | Шпилька | |
| 5 | 1***9 | Треножка | |
| 6 | 1***5 | Крышка | |
| 7 | 7***1 | Прокладка | |
| 8 | 7***1 | Гайка | |
| 9 | 7***3 | Шайба стопорная | |
| 10 | П***1 | Подшипник 170311А1 | |
| 11 | 1***9 | Корпус подшипника | |
| 11 | 1***1 | Корпус подшипника | |
| 12 | 5***2 | Прокладка | |
| 13 | 5***6 | Прокладка | |
| 14 | 5***9 | Прокладка | |
| 15 | 5***3 | Прокладка | |
| 16 | 1***7 | Кольцо | |
| 17 | 4***1 | Кольцо | |
| 18 | 1***0 | Стопор | |
| 19 | 7***6 | Штифт |
