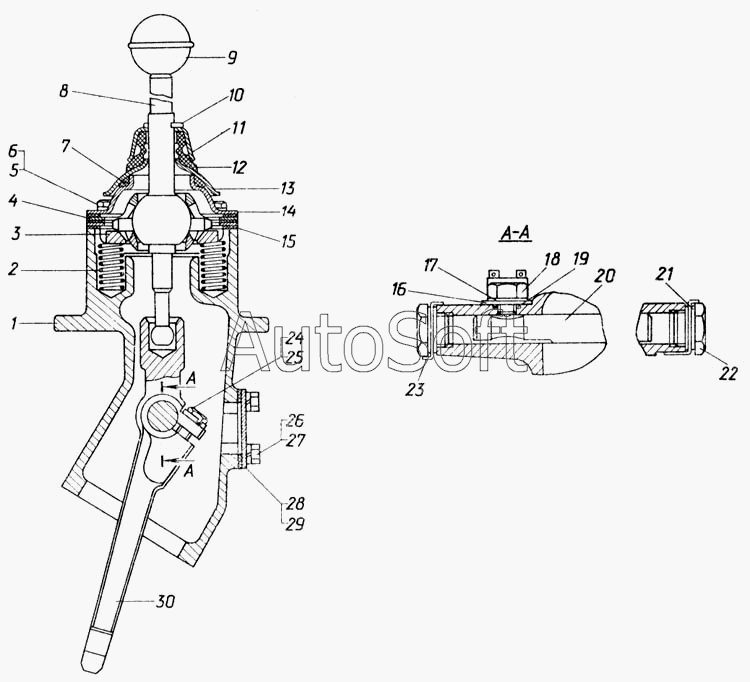

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Механизм переключения передач
21
14
15
15
16
17
18
18
19
20
20
13
22
23
24
25
26
27
28
29
30
6
1
1
2
3
4
4
5
7
7
8
9
9
10
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-12-162-СП | 1***П | Рычаг | |
| 18-12-177-СП | 1***П | Механизм переключения передач | |
| 18-12-178-СП | 1***П | Механизм переключения диапазонов и направления движения | |
| 1 | 1***0 | Проставка | |
| 1 | 1***1 | Проставка | |
| 2 | 3***5 | Пружина | |
| 3 | 1***0 | Кольцо | |
| 4 | 1***7 | Фланец шаровой | |
| 4 | 1***7 | Фланец шаровой | |
| 5 | Б***9 | Болт М10х30.58.019 | |
| 6 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 7 | 4***0 | Кольцо | |
| 7 | К***2 | Кольцо | |
| 8 | 1***П | Рычаг | |
| 9 | 1***П | Рукоятка | |
| 9 | 1***П | Рукоятка | |
| 10 | Ш***2 | Шплинт 4х32 | |
| 11 | 1***1 | Крышка | |
| 12 | 4***2 | Колпачок | |
| 12 | 4***2 | Колпачок | |
| 13 | 1***9 | Крышка | |
| 14 | 1***8 | Фланец шаровой | |
| 15 | 4***9 | Прокладка | |
| 15 | 4***1 | Прокладка | |
| 16 | 1***1 | Пластина | |
| 17 | 2***0 | Прокладка | |
| 18 | 3***0 | Выключатель ВК-418 | |
| 18 | 3***Т | Выключатель ВК-418 | |
| 19 | К***2 | Кольцо 014-018-25-2-2 | |
| 20 | 1***2 | Валик | |
| 20 | 1***3 | Валик | |
| 21 | 4***8 | Прокладка | |
| 22 | 7***4 | Пробка | |
| 23 | 3***8 | Шайба | |
| 24 | 7***6 | Болт | |
| 25 | 7***2 | Пластина стопорная | |
| 26 | Б***9 | Болт М8х16.58.019 | |
| 27 | Ш***9 | Шайба 8Т 65Г 09 | |
| 28 | 1***6 | Крышка | |
| 29 | 7***1 | Прокладка | |
| 30 | 1***0 | Рычаг |
