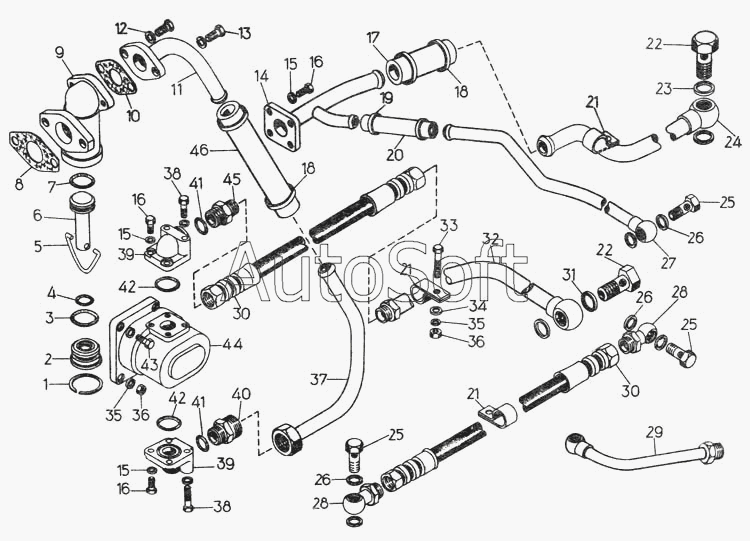

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Гидравлическая система управления трактором
34
23
24
25
25
25
26
26
26
27
28
28
28
29
30
30
30
31
32
33
22
22
35
35
36
36
37
38
38
39
39
40
41
41
42
42
43
44
45
46
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
15
15
16
16
16
17
17
18
18
19
20
21
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-26-290-СП | 1***П | Кран | |
| 18-56-6-СП | 1***П | Система гидравлическая управления трактором Т-170.01 | |
| 18-56-6-СП | 1***П | Система гидравлическая управления трактором Т-170.01 | |
| 48-56-2-СП | 4***П | Система гидравлическая управления тракторами болотоходных моделей | |
| 1 | 7***4 | Кольцо | |
| 2 | 1***7 | Втулка | |
| 3 | К***2 | Кольцо 042-050-46-2-2 | |
| 4 | К***2 | Кольцо 022-028-36-2-2 | |
| 5 | 1***6 | Фиксатор | |
| 6 | 1***6 | Поршень | |
| 7 | К***2 | Кольцо 035-043-46-2-2 | |
| 8 | 7***5 | Прокладка | |
| 9 | 1***1 | Корпус | |
| 10 | 7***1 | Прокладка | |
| 11 | 5***П | Труба | |
| 12 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 13 | Б***9 | Болт М12х35.58.019 | |
| 14 | 5***П | Труба | |
| 15 | Ш***9 | Шайба 8Т 65Г 09 | |
| 16 | Б***9 | Болт М8х25.88.35.019 | |
| 17 | 7***7 | Рукав | |
| 17 | 7***7 | Рукав | |
| 18 | 7***П | Хомут | |
| 19 | 7***П | Хомут | |
| 20 | 7***2 | Рукав | |
| 21 | 2***5 | Хомут | |
| 21 | 2***5 | Хомут | |
| 22 | 7***5 | Штуцер | |
| 22 | 7***5 | Штуцер | |
| 23 | 2***4 | Кольцо | |
| 24 | 5***П | Труба | |
| 25 | 7***6 | Болт полый | |
| 26 | 4***0 | Кольцо | |
| 27 | 5***П | Труба | |
| 28 | 5***П | Угольник | |
| 28 | 5***П | Угольник | |
| 29 | 4***П | Труба | |
| 30 | Н***0 | Рукав высокого давления II-16 | |
| 30 | Н***1 | Рукав высокого давления II-16 | |
| 31 | 2***4 | Кольцо | |
| 32 | 5***П | Труба | |
| 33 | 7***1 | Болт | |
| 34 | 3***7 | Шайба | |
| 35 | Ш***9 | Шайба 10 ОТ 65Г 09 | |
| 36 | Г***9 | Гайка М10.6.019 | |
| 37 | 1***П | Труба | |
| 38 | 7***6 | Болт | |
| 39 | 2***4 | Муфта угловая | |
| 40 | 7***8 | Штуцер | |
| 41 | 7***5 | Кольцо | |
| 42 | 7***5 | Кольцо | |
| 43 | Б***9 | Болт М10х45.88.35.019 | |
| 44 | Н***В | Насос НШ 32У-2-Л-0303001В | |
| 45 | 7***3 | Штуцер | |
| 46 | 7***2 | Рукав | |
| 47 | Б***9 | Болт М12х30.58.019 |
