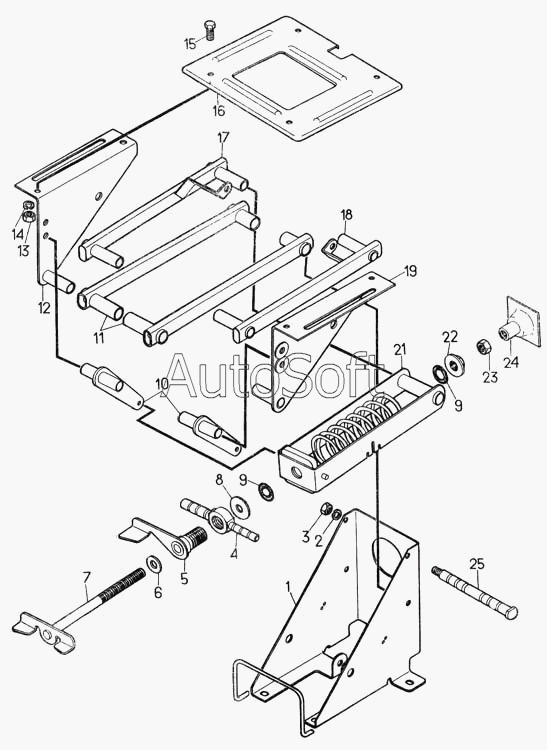

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Четырехзвенник
13
25
24
23
22
21
19
18
17
16
15
14
12
11
10
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-23-193СП | 5***П | Тяга | |
| 1 | 5***П | Кронштейн | |
| 2 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 3 | Г***9 | Гайка М12.6.019 | |
| 4 | 5***3 | Ось | |
| 5 | 5***П | Втулка | |
| 6 | 8***3 | Подшипник | |
| 7 | 5***П | Тяга | |
| 8 | 5***6 | Накладка | |
| 9 | А***1 | Упор | |
| 10 | А***0 | 3вено | |
| 11 | 5***П | Звено | |
| 12 | 5***П | Опора | |
| 13 | Г***9 | Гайка М8.6.019 | |
| 14 | Ш***9 | Шайба 8Т 65Г 09 | |
| 15 | Б***9 | Болт М8-6gх19.88.35.019 | |
| 16 | 5***2 | Панель | |
| 17 | 5***П | Звено | |
| 18 | 5***П | Звено | |
| 19 | 5***П | Опора | |
| 20 | А***0 | Пружина | |
| 21 | 5***П | Вилка | |
| 22 | 5***6 | Накладка | |
| 23 | Г***9 | Гайка М16.6.019 | |
| 24 | 5***П | Вставка | |
| 25 | 5***4 | Тяга |
