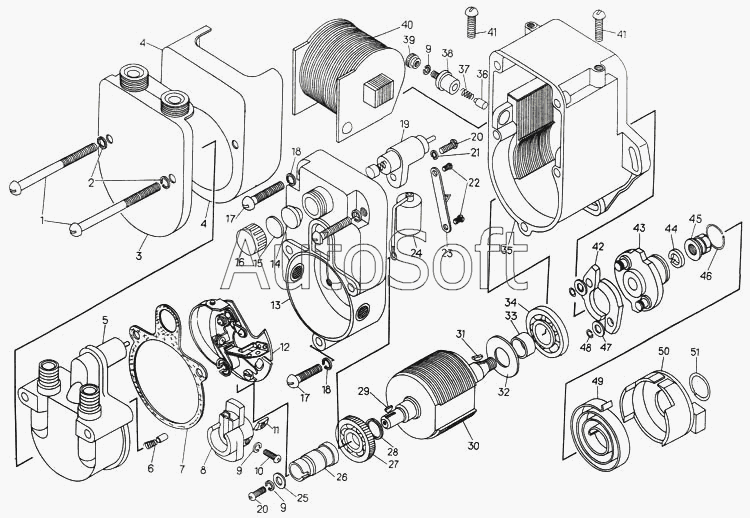

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Магнето
31
38
37
37
36
36
35
35
34
34
33
32
32
38
30
30
29
28
28
28
28
28
27
26
26
45
51
51
50
50
49
48
48
47
47
46
46
45
25
44
44
43
43
42
42
41
41
40
40
39
39
5
10
9
9
9
9
9
9
8
8
7
7
6
6
5
10
4
4
3
3
2
2
1
18
18
24
24
23
23
22
22
21
21
20
20
19
19
18
17
17
16
15
14
14
13
13
12
12
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М149-3728000 | М***0 | Пусковой ускоритель | |
| М149-3728000-01 | М***1 | Пусковой ускоритель | |
| М149-3728200 | М***0 | Ротор в сборе | |
| М149-3728200-01 | М***1 | Ротор в сборе | |
| М149А-3728000-01 | М***1 | Магнето М149А | |
| М149А-3728000-02 | М***2 | Магнето М149А | |
| 1 | Н***6 | Винт | |
| 2 | Б***9 | Шайба пружинная | |
| 2 | Б***1 | Шайба пружинная | |
| 3 | М***2 | Крышка экрана в сборе | |
| 3 | М***1 | Крышка экрана в сборе | |
| 4 | М***2 | Корпус экрана | |
| 5 | М***0 | Крышка распределителя в сборе | |
| 5 | М***1 | Крышка распределителя в сборе | |
| 6 | М***4 | Контакт с пружиной | |
| 6 | М***4 | Контакт с пружиной | |
| 7 | М***4 | Прокладка | |
| 7 | М***1 | Прокладка | |
| 8 | М***0 | Бегунок | |
| 8 | М***1 | Бегунок | |
| 9 | Х***2 | Шайба | |
| 9 | Х***2 | Шайба | |
| 9 | Х***1 | Шайба | |
| 9 | Х***1 | Шайба | |
| 10 | Н***4 | Винт | |
| 10 | Н***4 | Винт | |
| 11 | М***3 | Гайка специальная | |
| 11 | М***3 | Гайка специальная | |
| 12 | М***1 | Пластина прерывателя магнето | |
| 12 | М***2 | Пластина прерывателя магнето | |
| 13 | М***1 | Крышка в сборе | |
| 13 | М***2 | Крышка в сборе | |
| 14 | Е***4 | Шайба резиновая | |
| 14 | Е***1 | Шайба резиновая | |
| 15 | М***4 | Заглушка | |
| 16 | М***1 | Гайка зажимная | |
| 17 | М***9 | Винт | |
| 18 | Х***1 | Шайба пружинная | |
| 18 | Х***1 | Шайба пружинная | |
| 19 | М***0 | Вывод в сборе | |
| 19 | М***1 | Вывод в сборе | |
| 20 | Д***7 | Винт | |
| 21 | М***9 | Шайба пружинная | |
| 21 | М***9 | Шайба пружинная | |
| 22 | 7***4 | Винт | |
| 22 | 7***4 | Винт | |
| 23 | М***2 | Держатель конденсатора | |
| 23 | М***2 | Держатель конденсатора | |
| 24 | К***F | Конденсатор К-42-18-8-0,2uF | |
| 24 | К***F | Конденсатор К-42-18-8-0,2uF | |
| 25 | М***1 | Шайба | |
| 26 | М***5 | Кулачок | |
| 26 | М***1 | Кулачок | |
| 27 | П***2 | Подшипник 6012 | |
| 28 | Х***5 | Шайба регулировочная толщиной 0,5 | |
| 28 | Х***6 | Шайба регулировочная толщиной 0,3 | |
| 28 | Х***7 | Шайба регулировочная толщиной 0,2 | |
| 28 | Х***8 | Шайба регулировочная толщиной 0,15 | |
| 28 | Х***9 | Шайба регулировочная толщиной 0,1 | |
| 29 | М***3 | Шпонка | |
| 30 | М***0 | Ротор | |
| 30 | М***1 | Ротор | |
| 31 | М***4 | Шпонка | |
| 32 | М***3 | Шайба маслоотражательная | |
| 32 | М***1 | Шайба маслоотражательная | |
| 33 | М***6 | Втулка | |
| 34 | П***5 | Подшипник 6015 | |
| 34 | П***6 | Подшипник 6016 | |
| 35 | М***1 | Корпус в сборе | |
| 35 | М***2 | Корпус в сборе | |
| 36 | М***6 | Контакт | |
| 36 | М***1 | Контакт | |
| 37 | М***5 | Пружина | |
| 37 | М***1 | Пружина | |
| 38 | М***1 | Клемма выключения | |
| 38 | М***0 | Клемма выключения | |
| 39 | М***2 | Гайка | |
| 39 | М***2 | Гайка | |
| 40 | М***0 | Трансформатор в сборе | |
| 40 | М***1 | Трансформатор в сборе | |
| 41 | М***2 | Винт специальный | |
| 42 | М***1 | Защелка | |
| 42 | М***1 | Защелка | |
| 43 | М***0 | Втулка | |
| 43 | М***0 | Втулка | |
| 44 | Х***9 | Шайба | |
| 44 | Х***1 | Шайба | |
| 45 | М***5 | Гайка | |
| 45 | М***5 | Гайка | |
| 46 | М***6 | Замок | |
| 46 | М***1 | Замок | |
| 47 | П***2 | Шайба регулировочная | |
| 47 | П***2 | Шайба регулировочная | |
| 48 | П***4 | Замок | |
| 48 | П***1 | Замок | |
| 49 | М***2 | Пружина | |
| 50 | М***1 | Корпус | |
| 50 | М***1 | Корпус | |
| 51 | М***7 | Замок | |
| 51 | М***1 | Замок |
