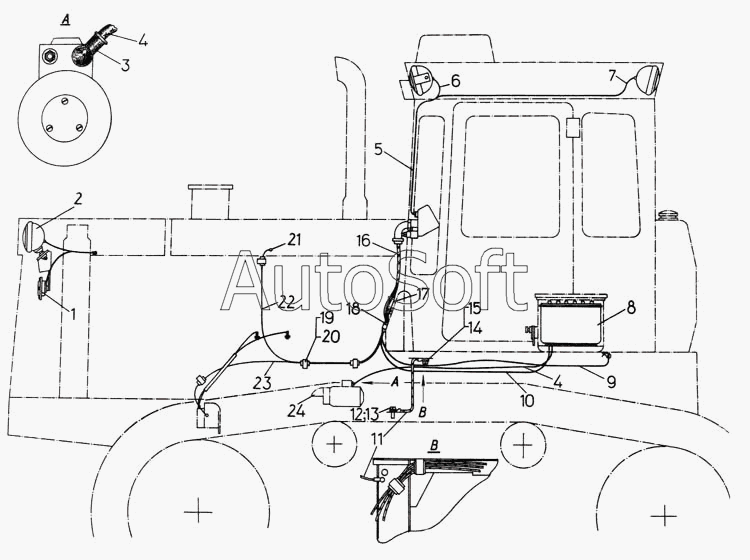

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Электрооборудование трактора с пусковым двигателем
12
24
24
23
22
21
21
20
19
18
17
16
15
14
13
11
10
10
9
9
8
7
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-10-17-02-СП | 5***П | Электрооборудование | |
| 1 | 5***П | Установка сигнала | |
| 2 | 5***П | Установка фар капота | |
| 3 | 7***6 | Наконечник | |
| 4 | 5***П | Провод 322 | |
| 5 | 5***П | Жгут 1 | |
| 5 | 5***П | Жгут 1 | |
| 6 | П***0 | Провод 40 | |
| 7 | П***5 | Провод 35 | |
| 8 | 5***П | Установка аккумуляторных батарей | |
| 9 | 5***П | Жгут 10 | |
| 9 | 5***П | Жгут 10 | |
| 10 | 5***П | Провод 271 | |
| 10 | 5***П | Провод 271 | |
| 11 | 5***П | Провод 351 | |
| 12 | 3***1 | Шайба | |
| 13 | Б***9 | Болт М10х20.58.019 | |
| 14 | 3***1 | Шайба | |
| 15 | Б***9 | Болт М12х 25.58.019 | |
| 16 | 5***П | Жгут 21 | |
| 17 | П***1 | Провод 371 | |
| 18 | 7***3 | Прокладка | |
| 19 | 4***7 | Скоба | |
| 20 | 7***4 | Прокладка | |
| 21 | М***В | Датчик | |
| 21 | М***Т | Датчик для тропиков | |
| 22 | П***7 | Провод 87 | |
| 23 | П***3 | Провод 13 | |
| 24 | С***в | Стартер СТ230Е-3708000-Т для тропиков | |
| 24 | С***Э | Стартер СТ230Е-3708000-Э |
