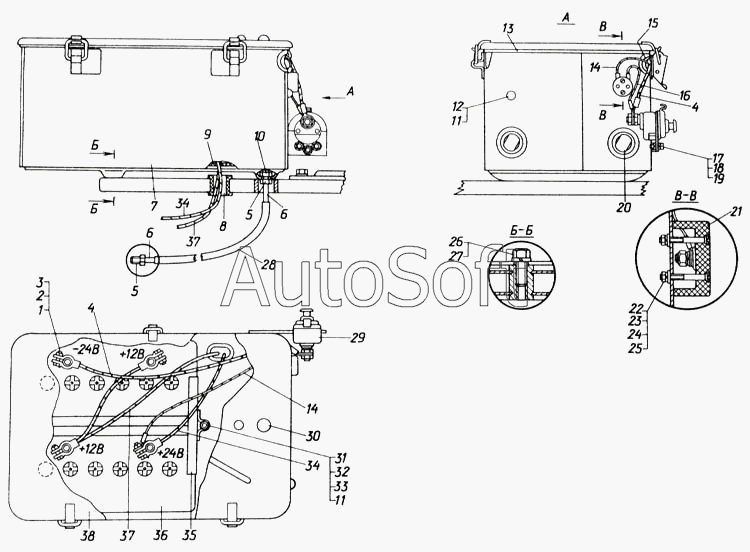

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Установка аккумуляторных батарей на тракторе с пусковым двигателем
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
34
35
36
37
37
38
10
1
2
3
4
4
5
5
6
6
7
8
9
11
11
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-10-397СП | 5***П | Установка аккумуляторных батарей | |
| 1 | Г***9 | Гайка М8.6.019 | |
| 2 | Ш***9 | Шайба 8Т 65Г 09 | |
| 3 | 2***8 | Болт | |
| 4 | 2***П | Провод 51 | |
| 5 | 4***1 | Ниппель | |
| 6 | 5***6 | Трубка | |
| 7 | 5***П | Контейнер | |
| 8 | 7***0 | Кольцо | |
| 9 | 7***3 | Прокладка | |
| 10 | 3***0 | Гайка | |
| 11 | 3***1 | Шайба | |
| 12 | 7***0 | Пистон | |
| 13 | 7***5 | Уплотнение | |
| 14 | 5***П | Провод 77 | |
| 15 | 7***9 | Втулка | |
| 16 | 2***П | Провод | |
| 17 | Б***9 | Болт М6х16.58.019 | |
| 18 | Г***9 | Гайка М6.6.019 | |
| 19 | Ш***9 | Шайба 6Т 65Г 09 | |
| 20 | 7***2 | Колпачок | |
| 21 | Р***) | Розетка штепсельная 47К-Э(Т) | |
| 22 | В***9 | Винт В.2МЗ-6gх25.58.019 | |
| 23 | Г***9 | Гайка МЗ.6.019 | |
| 24 | Ш***6 | Шайба ЗТ 65Г 06 | |
| 25 | 3***1 | Шайба | |
| 26 | Б***9 | Болт М12х30.58.019 | |
| 27 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 28 | 7***1 | Шланг | |
| 29 | В***) | Выключатель массы ВК-318Б-Э(Т) | |
| 30 | 7***5 | Пистон | |
| 31 | 5***2 | Стяжка | |
| 32 | 4***8 | Кольцо | |
| 33 | Г***9 | Гайка М10.6.019 | |
| 34 | 5***П | Провод 271 | |
| 35 | 5***П | Упор | |
| 36 | Б***Э | Батарея 6СТ-75ТМ-Э | |
| 37 | 5***П | Провод 322 | |
| 38 | 5***П | Крышка |
