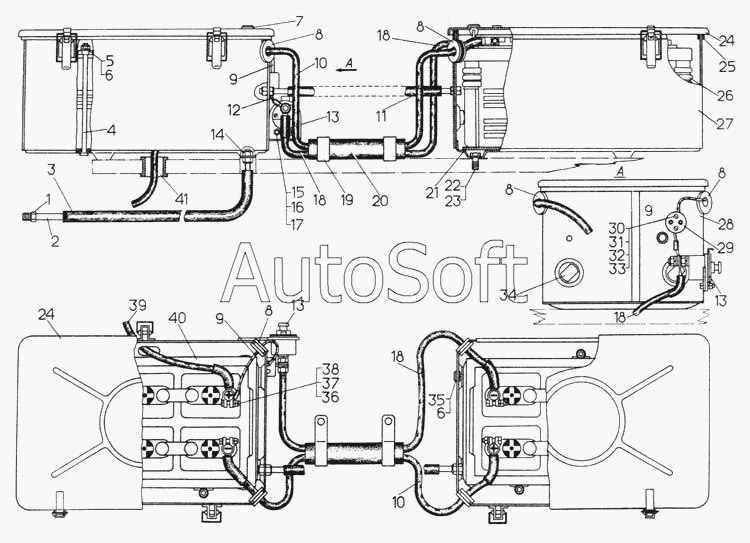

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-10-394СП | 5***П | Установка аккумуляторных батарей | |
| 1 | 4***1 | Ниппель | |
| 2 | 5***6 | Трубка | |
| 3 | 7***1 | Шланг | |
| 4 | 5***2 | Стяжка | |
| 5 | Г***9 | Гайка М10.6.019 | |
| 6 | 3***1 | Шайба | |
| 7 | 7***5 | Пистон | |
| 8 | 7***9 | Втулка | |
| 9 | 5***П | Провод 77 | |
| 9 | 5***П | Провод 77 | |
| 10 | 5***П | Провод 19 | |
| 10 | 5***П | Провод 19 | |
| 11 | 7***1 | Шланг | |
| 12 | 2***П | Провод | |
| 13 | В***Т | Выключатель массы ВК-318Б-Т | |
| 13 | В***Э | Выключатель массы ВК-318Б-Э | |
| 14 | 3***0 | Гайка | |
| 15 | Б***9 | Болт М6х16.58.019 | |
| 16 | Г***9 | Гайка М6.6.019 | |
| 17 | Ш***9 | Шайба 6Т 65Г 09 | |
| 18 | 5***П | Провод 153 | |
| 18 | 5***П | Провод 153 | |
| 19 | 7***5 | Скоба | |
| 20 | Т***4 | Трубка III ТВ-40-230-14 | |
| 21 | 7***3 | Прокладка | |
| 21 | 7***3 | Прокладка | |
| 22 | Б***9 | Болт М12х30.58.019 | |
| 23 | Ш***9 | Шайба 12 ОТ 65Г 09 | |
| 24 | 5***П | Крышка | |
| 25 | 7***5 | Уплотнение | |
| 25 | 7***5 | Уплотнение | |
| 26 | Б***С | Батарея аккумуляторная 6СТ-182ЭМС | |
| 26 | Б***Т | Батарея аккумуляторная 6СТ-182ЭМСТ | |
| 27 | 5***П | Контейнер | |
| 28 | 5***П | Контейнер | |
| 29 | Ш***Т | Штепсельная розетка 47К-Т | |
| 29 | Ш***Э | Штепсельная розетка 47К-Э | |
| 30 | 3***1 | Шайба | |
| 31 | Ш***6 | Шайба 3Т 65Г 06 | |
| 32 | Г***9 | Гайка М3.6.019 | |
| 33 | В***9 | Винт В.2М3-6gх25.58.019 | |
| 34 | 7***7 | Амортизатор | |
| 34 | 7***7 | Амортизатор | |
| 35 | 7***0 | Пистон | |
| 36 | 2***8 | Болт | |
| 37 | Г***9 | Гайка М8.6.019 | |
| 38 | Ш***9 | Шайба 8Т 65Г 09 | |
| 39 | 5***П | Провод 22 | |
| 39 | 5***П | Провод 22 | |
| 40 | 5***П | Рамка | |
| 41 | 7***0 | Кольцо | |
| 41 | 7***0 | Кольцо |
