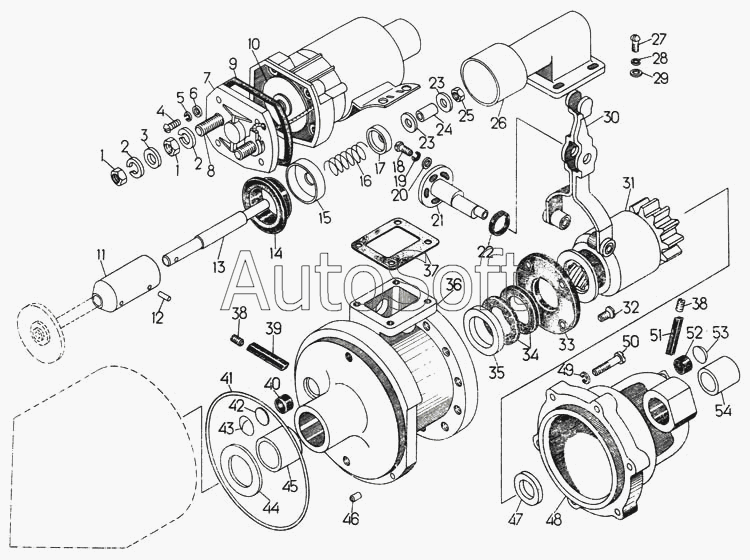

Каталог запасных частей к технике: ЧТЗ Т-170М-01. Стартер для пуска дизеля
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 25 3708 410 | 2***0 | Крышка привода | |
| 25 3708 500 | 2***0 | Корпус привода | |
| 25.3708400 | 2***0 | Якорь с приводом и крышкой привода | |
| 25.3708420 | 2***0 | Крышка привода | |
| 25.3708510 | 2***0 | Корпус привода | |
| 25.3708850 | 2***0 | Якорь | |
| 1 | Х***2 | Гайка М12х1.25-6Н.6.016 | |
| 2 | 7***9 | Шайба 12Л 65Г 06 | |
| 3 | М***5 | Шайба | |
| 4 | 4***5 | Винт В.М5-6gх22 (МХ-1020) | |
| 5 | Х***1 | Шайба пружинная | |
| 6 | 4***4 | Шайба 5.01.016 (8х-1497) | |
| 7 | Р***0 | Крышка | |
| 8 | Р***1 | Болт контактный | |
| 9 | Р***Б | Прокладка | |
| 10 | Р***0 | Диск контактный | |
| 11 | 2***1 | Якорь | |
| 12 | М***7 | Штифт | |
| 13 | 2***2 | Тяга | |
| 14 | 2***3 | Прокладка | |
| 15 | 2***5 | Чашка | |
| 16 | 1***1 | Пружина | |
| 17 | 2***4 | Чашка | |
| 18 | В***9 | Винт В.М6-6gх16.58.019 | |
| 19 | Х***2 | Шайба 6Т 65Г 09 | |
| 20 | М***6 | Шайба 6.01.016 | |
| 20 | М***6 | Шайба 6.01.016 | |
| 21 | С***0 | Ось рычага | |
| 22 | 1***6 | Кольцо | |
| 23 | 2***6 | Шайба | |
| 24 | 2***1 | Втулка | |
| 25 | 4***5 | Гайка М8-6Н.6.016 | |
| 26 | 2***1 | Кожух | |
| 27 | 4***3 | Винт В.М5-6gх18 (МХ-0905) | |
| 28 | Х***1 | Шайба пружинная | |
| 29 | 4***4 | Шайба 5.01.016 (8х-1497) | |
| 30 | 2***0 | Рычаг | |
| 31 | 2***0 | Привод стартера | |
| 32 | 4***7 | Винт В.М6-6gх12.58.019 (25 3708 502) | |
| 33 | 2***1 | Шайба | |
| 34 | 2***3 | Шайба | |
| 35 | М***0 | Сальник | |
| 36 | 2***1 | Корпус привода | |
| 37 | 2***2 | Прокладка | |
| 38 | С***3 | Пробка | |
| 39 | С***6 | Фильц | |
| 40 | 2***7 | Фильц | |
| 41 | С***6 | Кольцо уплотнительное | |
| 42 | 2***4 | Прокладка | |
| 43 | 2***9 | Заглушка | |
| 44 | М***7 | Шайба | |
| 45 | 2***2 | Вкладыш | |
| 46 | М***1 | Штифт | |
| 47 | 2***3 | Шайба упорная | |
| 48 | 2***1 | Крышка привода | |
| 49 | Х***9 | Шайба | |
| 50 | М***4 | Винт | |
| 51 | 2***1 | Фильц | |
| 52 | 2***2 | Фильц | |
| 53 | 2***3 | Заглушка | |
| 54 | 2***1 | Вкладыш подшипника |
